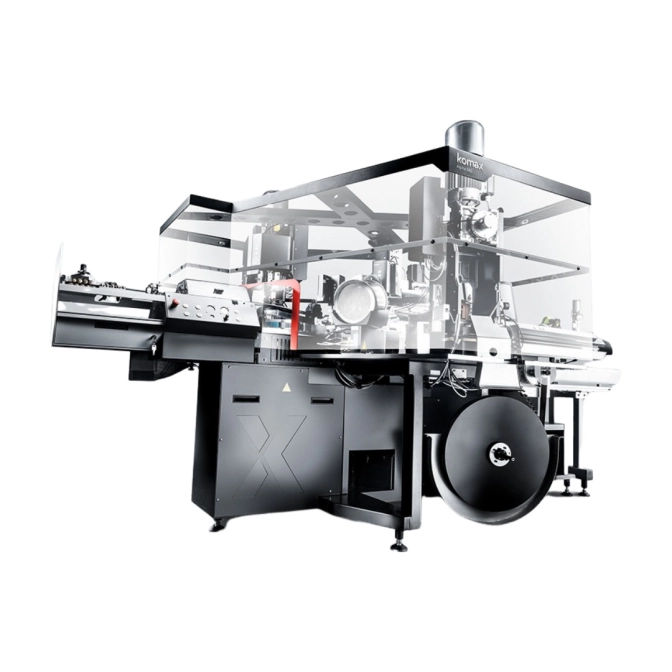

Alpha 560

Автоматична машина для двосторонньої обробки

Alpha 560

Alpha 560 – автоматична машина для обробки проводів із поперечним перерізом до 16 мм². Модель призначена для обтискання великих контактів і надягання гумового ущільнення під контакт на одному або двох кінцях проводу. Дві станції обробки працюють із проводами 2.5 - 16 мм², контактами довжиною до 55 мм та ущільненнями довжиною до 21 мм.

HMI-керування спрощує роботу з Alpha 560 завдяки швидкому доступу до основних налаштувань і зручному інтерфейсу. Прес для обтискання із зусиллям 50 кН разом з інтегрованим моніторингом зусилля обтискання CFA+/CFA підтримує стабільність процесу під час роботи зі складними контактами та допомагає зменшити кількість некоректних з’єднань.

Інтелектуальне розпізнавання ущільнення і збережені параметри SST забезпечують роботу з 380 варіантами оснащення та скорочують час переналаштування машини під різні виробничі задачі. Дані про якість можна зберігати локально або передавати через мережу для подальшого контролю та аналізу результатів обробки.

Оптичний моніторинг якості Q1250 контролює обробку кінця проводу й надягання ущільнення безпосередньо під час роботи. Якщо система виявляє відхилення під час обробки, такий виріб автоматично відокремлюється від основного потоку, що допомагає підтримувати високу якість продукції в серійному виробництві.

Запитати про продукт

Технічні дані

Поперечний переріз проводу

2.5 - 16 мм²

Швидкість подачі проводу

макс. 12 м/с

Зовнішній діаметр ізоляції

3 - 8.5 мм

Довжина проводу

60 - 8 000 мм

Повне зняття ізоляції

макс. 29.5 мм

Часткове зняття ізоляції

макс. 35 мм

Зусилля обтискання

1 - 50 кН

Кількість станцій обробки на 1-й стороні

Кількість станцій обробки на 2-й стороні

Рівень шуму (без обтискання)

< 80 дБ

Потужність

5.6 кВА

Електричне живлення

3 × 400 В

Живлення стисненим повітрям

5 - 8 бар

Споживання стисненого повітря

< 7 м³/год; < 11 м³/год

Вага (вкл. з 2 пресами для обтискання)

1.40 т

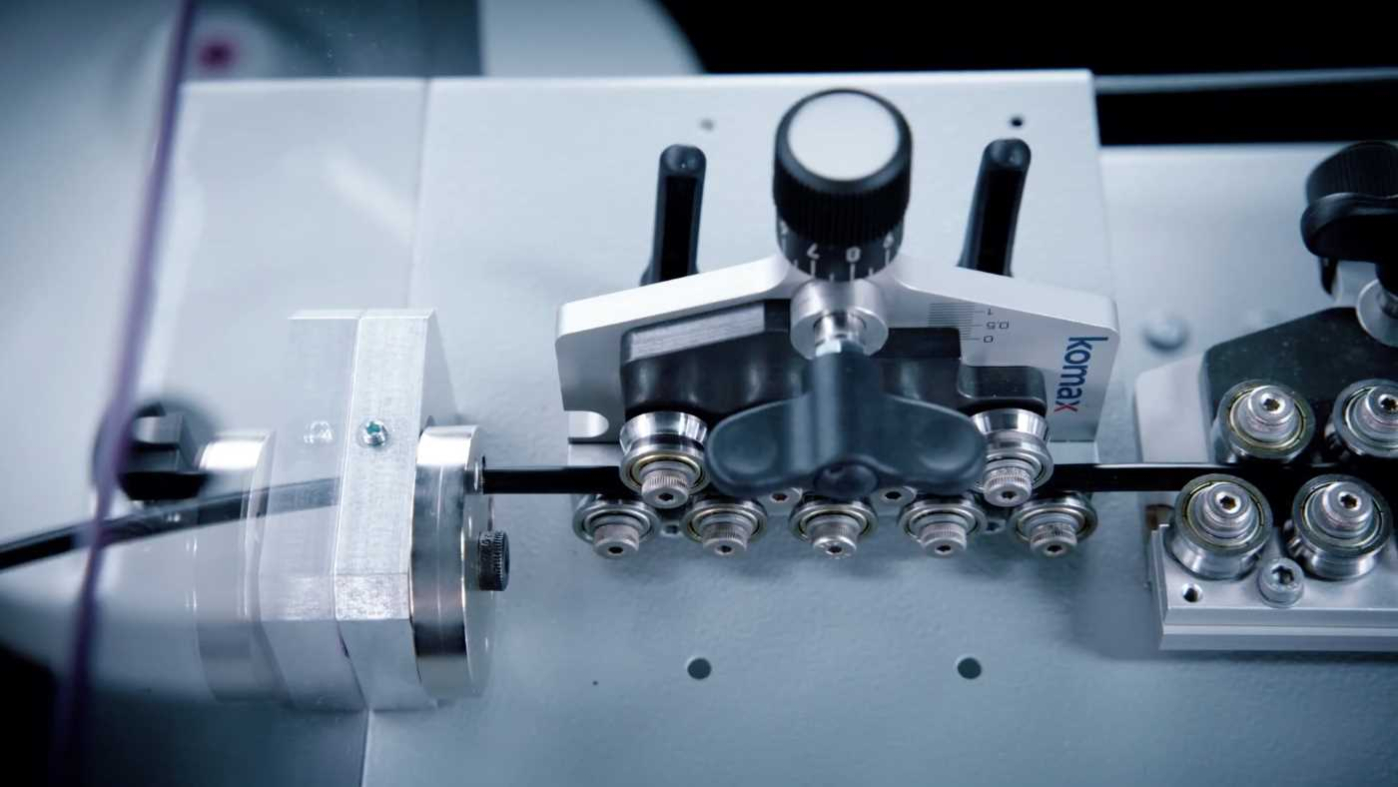

Відео

Технологічні можливості

Повне зняття ізоляції

Часткове зняття ізоляції

Нарізка по довжині

Відрізання витягнутих жил, нульовий відріз

Обробка жил

Обробка кабелів із подвійною ізоляцією, коаксіальних і триаксіальних кабелів

Проміжне зняття ізоляції

Обтискання контактів

Подвійне обтискання

Розділений цикл для закритих контактів

Надягання ущільнення

Скручування жил, лудіння

Надягання пластикових гільз

Обтискання гільзових контактів типу ferrule

Обтискання MIL-контактом

Компактування, сплайсування, зварювання кінця проводу

Маркування гарячим тисненням

Струменевий друк

Опції і аксесуари

Пристрої попередньої подачі проводу

ads 119
ads 123
F1150

Привід подачі проводу

Ремінний привід

Системи маркування

Термодрук Komax 26
Струменеві системи маркування Komax
Лазерне маркування на запит

Тримачі лез

Лінія з подвійним лезом для V-подібних лез
Лінія з подвійним лезом для спеціальних лез

Модулі обробки

Модулі для обтискання C1380/C1370/C1340
Модулі надягання ущільнення S1441G/S1441
Ультразвукове компактування (за запитом)

Контроль якості

Інтегроване вимірювання висоти обтискання Komax 341
Інтегроване вимірювання зусилля стягування Q1210
Масштабований оптичний контроль обтискання Q1250
Виявлення зміни матеріалу
Перевірка матеріалу
Виявлення з’єднання
Високовольтний тестер ізоляції Q1140
Виявлення кінця контакту
Цифровий мікроскоп

Системи збору

Базовий модуль 2 м або 4 м
Модуль розширення 2 м
Захват для збору проводів

Аксесуари

Сканер штрихкоду
Робоча лупа
LED-сигнальна колона на 4 або 5 кольорів
Джерело безперебійного живлення
MX5050 для проміжного зняття ізоляції

Програмне забезпечення

Komax HMI
MIKO networking interface
WPCS/MIKO Converter

Сильні сторони продукту

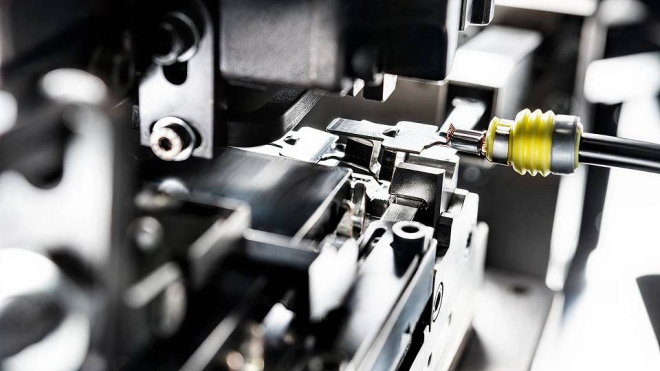

Модуль для обтискання із зусиллям до 50 кН забезпечує стабільну обробку великих контактів і допомагає підтримувати точність з’єднання під час серійного виробництва

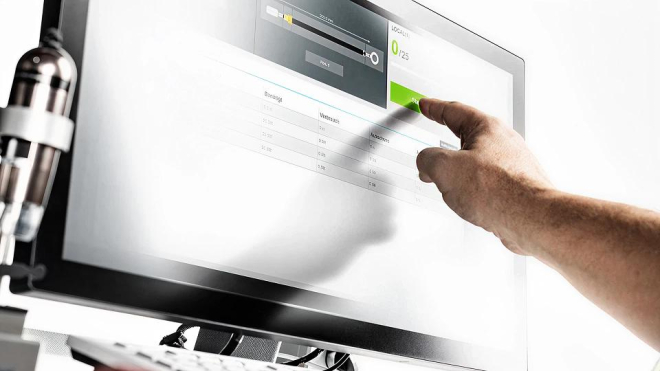

За допомогою Komax HMI оператор швидше проходить етапи налаштування машини, а виробництво отримує простіший запуск автоматичної обробки проводів без тривалого навчання персоналу

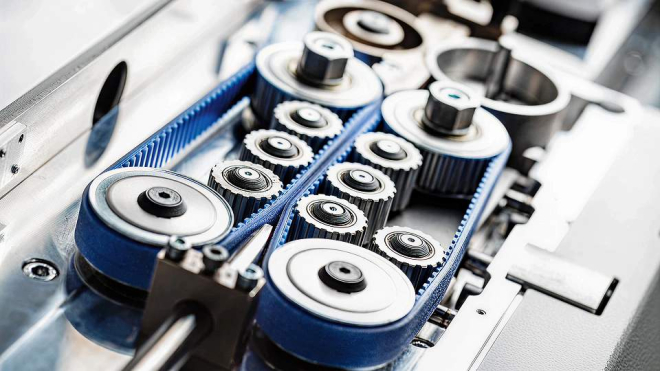

Ремінний привід забезпечує подачу проводу зі швидкістю 12 м/с, гарантуючи інтенсивну та продуктивну автоматичну обробку

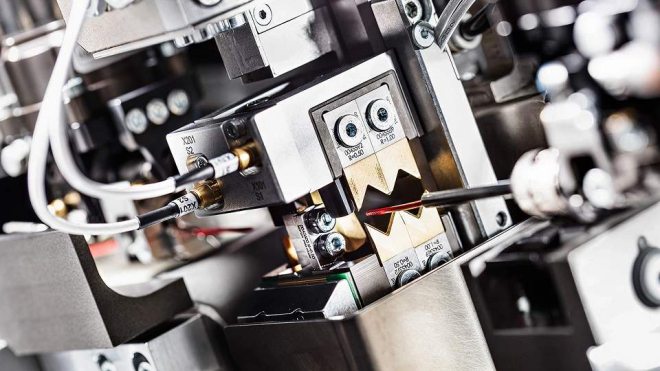

Подвійний тримач лез дає змогу обирати потрібний варіант зняття ізоляції під конкретний тип проводу, підвищуючи точність і стабільність обробки
