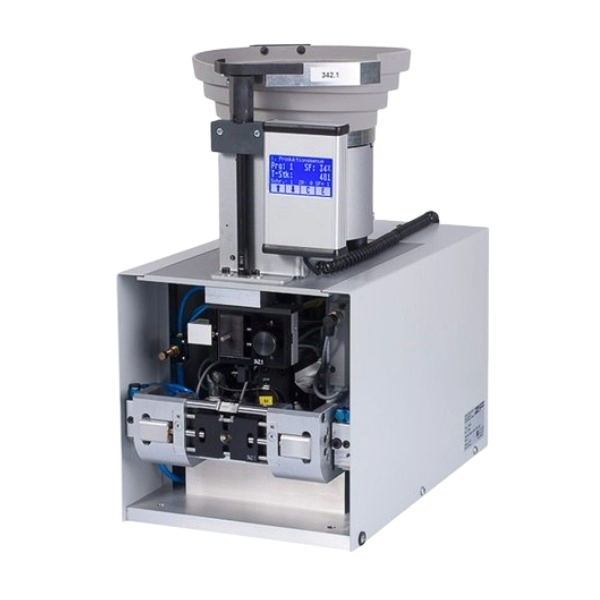

CM 03

Напівавтоматична машина для одностороннього обтискання контактів

CM 03 – електропневматичний модуль для обтискання, розроблений для інтеграції в повністю автоматичні машини. Модель виконує обтискання точених контактів, працює з проводами поперечним перерізом від 0.08 до 2.5 мм² і підтримує збереження до 50 програм для серійного виробництва.

CM 03 призначений для інтеграції в повністю автоматичні машини та виконує обтискання точених контактів у межах безперервного виробничого процесу. Стандартна конфігурація підтримує 4/8-точкове обтискання відповідно до MIL 22520, а за потреби модуль можна адаптувати під інші профілі, зокрема B-Crimp.

Моторизоване регулювання глибини обтискання дає змогу точно налаштовувати параметри процесу та зберігати їх у пам’яті системи. Підтримка 50 програм спрощує повторне використання налаштувань для різних виробів і скорочує час підготовки під час зміни виробничих партій.

Для роботи з різними типами контактів CM 03 використовує спеціалізовані комплекти інструментів. Зручна заміна оснащення полегшує переналаштування модуля в межах автоматизованої лінії, а опційний моніторинг зусилля обтискання розширює можливості контролю якості під час серійної обробки.

Запитати про продукт

Технічні дані

Поперечний переріз проводу

0.08 - 2.5 мм²; 4 - 6 мм²

Довжина подачі проводу

16 мм

Тривалість циклу

1.5 с

Потужність

205 ВА

Електричне живлення

230 В

Тиск стисненого повітря

6 бар

Габарити

260 × 460 × 510 мм

Вага

30 кг

Сильні сторони продукту

Підтримка інтеграції в повністю автоматичні машини для серійної обробки проводів

Обтискання точених контактів відповідно до MIL 22520

Збереження до 50 програм для швидкого відтворення параметрів обробки

Адаптація під різні типи контактів за допомогою спеціалізованого оснащення

/
