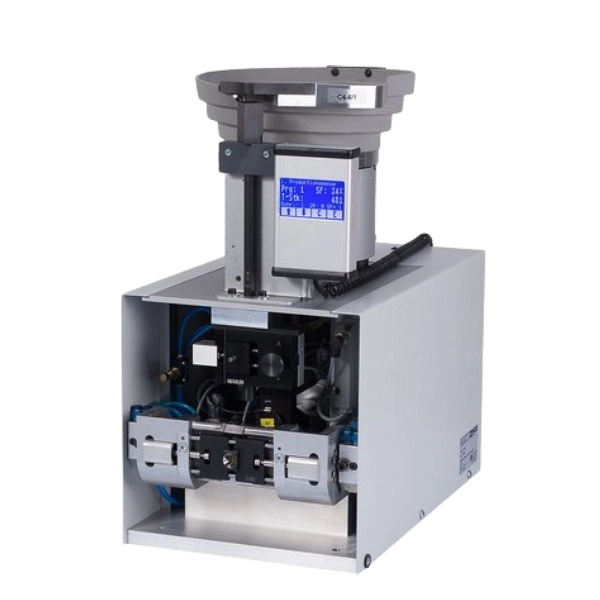

CM 04

Напівавтоматична машина для одностороннього обтискання контактів

CM 04

CM 04 призначений для обтискання гільзових контактів типу ferrule у складі повністю автоматичних машин. Модуль працює з проводами поперечним перерізом від 0.5 до 10 мм² і виконує трапецієподібне обтискання у всьому робочому діапазоні без зміни оснащення.

CM 04 інтегрується в повністю автоматичні машини для серійного обтискання гільзових контактів типу ferrule. Модуль підтримує роботу з різними поперечними перерізами проводів і в стандартній конфігурації формує трапецієподібний профіль обтискання відповідно до DIN 46228-4.

Конструкція CM 04 дає змогу адаптувати модуль до інших профілів обтискання, зокрема Quadro з довжиною обробки 6–12 мм. Інтерфейс введення/виведення спрощує інтеграцію модуля у повністю автоматичні машини та підтримує узгоджену роботу в складі виробничої лінії. Сенсорний дисплей забезпечує доступ до робочих параметрів, функцій і поточного стану модуля безпосередньо на обладнанні.

Запитати про продукт

Технічні дані

Поперечний переріз проводу

0.5 - 10 мм²

Довжина обтискання

6 - 18 мм

Довжина обтискання (Quadro)

6 - 12 мм

Довжина подачі проводу

12 мм

Тривалість циклу

1.5 с

Потужність

205 ВА

Електричне живлення

230 В

Тиск стисненого повітря

6 бар

Габарити

260 × 460 × 510 мм

Вага

30 кг

Сильні сторони продукту

Інтеграція в повністю автоматичні машини для серійної обробки проводів

Трапецієподібне обтискання відповідно до DIN 46228-4

Універсальне використання в широкому діапазоні перерізів без заміни інструменту

Інтерфейс введення/виведення для роботи у складі автоматизованих систем
