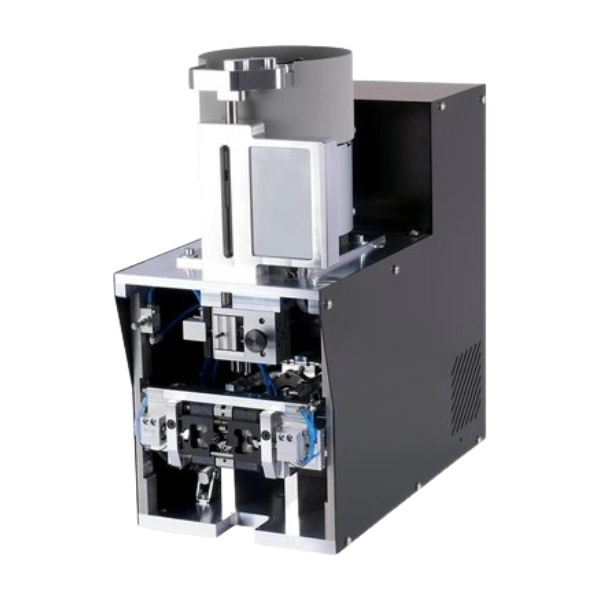

CM 06

Напівавтоматична машина для одностороннього обтискання контактів

CM 06

CM 06 – електропневматичний модуль для інтеграції в повністю автоматичні машини. Модель призначена для обтискання точених контактів, працює з проводами з поперечним перерізом від 0.08 до 6.0 мм² і забезпечує швидке переналаштування під різні типи контактів.

Модуль забезпечує точність обтискання та повторюваність параметрів у серійному виробництві. У стандартній конфігурації CM 06 виконує 4/8-точкове обтискання відповідно до MIL 22520 та може бути адаптований під інші профілі обробки.

Глибина обтискання налаштовується моторизовано. Збереження параметрів у програмному забезпеченні дозволяє повторно використовувати їх для наступних виробничих партій, скорочуючи час переналаштування та підвищуючи відтворюваність процесу.

Конструкція модуля передбачає швидке встановлення інструментів, підібраних під конкретний тип контакту. Поєднання швидкої заміни оснащення та збереження параметрів забезпечує адаптацію процесу без додаткової зміни обладнання.

Запитати про продукт

Технічні дані

Поперечний переріз проводу

0.08 - 6.0 мм²

Довжина подачі проводу

13 мм + довжина обтискання

Тривалість циклу

1.5 с

Потужність

645 ВА

Електричне живлення

230 В

Тиск стисненого повітря

6 бар

Габарити

233 × 440 × 492 мм

Вага

41 кг

Сильні сторони продукту

Автоматичне відведення контактів для стабільної роботи в серійному циклі

Висока точність формування профілю обтискання

Контроль контакту в усіх робочих положеннях модуля

Обтискна касета для швидкого переходу між різними профілями

Моторизоване обтискання з вибором швидкості для контактів, схильних до пошкодження

Графічний 5-дюймовий дисплей для зручного налаштування та сервісу

Збереження параметрів обтискання для швидкого відтворення налаштувань

Підтримка 4-indent, B-crimp, HEX та індивідуальних профілів обтискання
