CM 1/5 GS

Напівавтоматична машина для одностороннього обтискання контактів

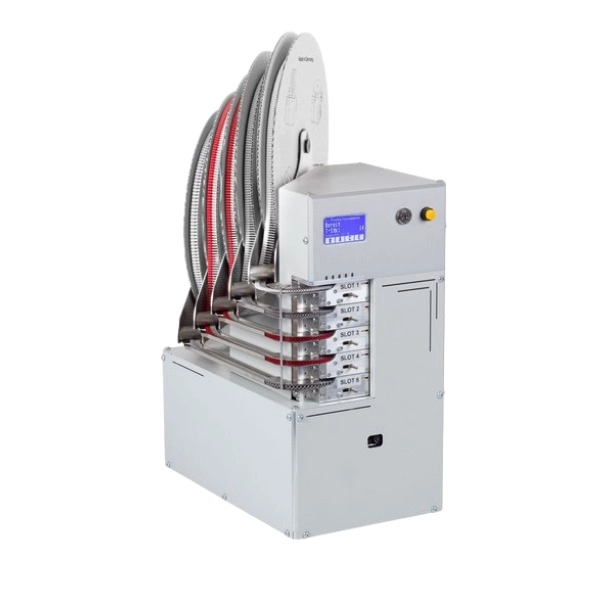

CM 1/5 GS – електропневматичний модуль для обтискання гільзових контактів типу ferrule у рулонах. Модель інтегрується в повністю автоматичні машини і працює з поперечним перерізом від 0.5 до 2.5 мм².

CM 1/5 GS призначений для серійної обробки проводів із гільзовими контактами (ferrule) в рулонах. Модуль встановлюється в повністю автоматичні машини та призначений для процесів, де важливі безперервна подача наконечників, стабільне обтискання контактів й мінімальні зупинки під час зміни виробів.

Одночасне завантаження до п’яти рулонів спрощує роботу з різними типорозмірами контактів і скорочує час підготовки обладнання до нової партії. Така конфігурація зручна для виробництв із регулярною зміною номенклатури, де потрібно швидко переходити між різними перерізами проводів без зайвого втручання в процес.

Висота обтискання налаштовується автоматично відповідно до вибраного наконечника. Це допомагає зберігати повторюваність параметрів під час серійної обробки та робить CM 1/5 GS практичним рішенням для повністю автоматичних машин, які працюють із кількома варіантами гільзових контактів.

Запитати про продукт

Технічні дані

Поперечний переріз проводу

0.5 - 2.5 мм²

Довжина обтискання

8 / 10 мм

Довжина подачі проводу

22 мм

Тривалість циклу

2 с

Потужність

240 ВА

Електричне живлення

230 В

Тиск стисненого повітря

6 бар

Габарити

280 × 600 × 670 мм

Вага

29 кг

Сильні сторони продукту

Автоматичне налаштування висоти обтискання для стабільної якості обробки

Підтримка одночасного завантаження до п’яти рулонів гільзових контактів типу ferrule

Скорочення часу переналаштування під час зміни номенклатури виробів

Інтеграція в повністю автоматичні машини для серійного виробництва

/
