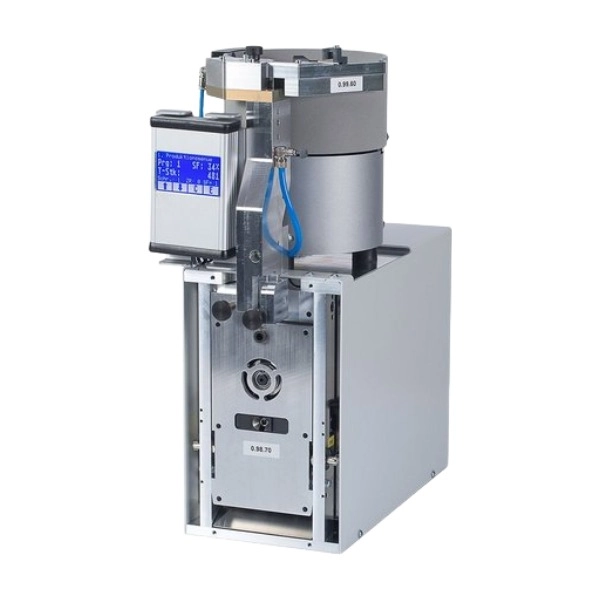

CM AEH-LS

Напівавтоматична машина для одностороннього обтискання контактів

CM AEH-LS – електропневматичний модуль для чотиристороннього обтискання гільзових контактів типу ferrule у повністю автоматичних машинах. Модель працює з проводами з поперечним перерізом від 0.34 до 4 мм² і підтримує довжину обтискання від 6 до 12 мм.

Модуль призначений для автоматизованої обробки гільзових контактів типу ferrule Z+F із чотиристороннім обтисканням відповідно до DIN 46228-4. Завдяки ширшому робочому діапазону модуль дає змогу працювати з різними типорозмірами проводів і наконечників у межах однієї виробничої системи.

Модель доцільна для серійних процесів, де потрібно поєднати точне формування контактного з’єднання з гнучкістю налаштувань під різні вироби. Інтерфейс введення/виведення забезпечує підключення до повністю автоматичних машин і підтримує узгоджену роботу модуля з іншими елементами лінії, що важливо для безперервної автоматизованої обробки проводів.

Запитати про продукт

Технічні дані

Поперечний переріз проводу

0.34 - 4 мм²

Довжина обтискання

6 – 12 мм

Довжина подачі

14 мм

Тривалість циклу

1 с

Електричне живлення

230 В

Тиск стисненого повітря

5.5 бар

Габарити

170 × 450 × 480 мм

Вага

25 кг

Сильні сторони продукту

Інтеграція в повністю автоматичні машини для серійної обробки проводів

Quadro-обтискання гільзових контактів типу ferrule

Робота з гільзовими контактами у різних конфігураціях

Інтерфейс введення/виведення для швидкого підключення до виробничої лінії

/
