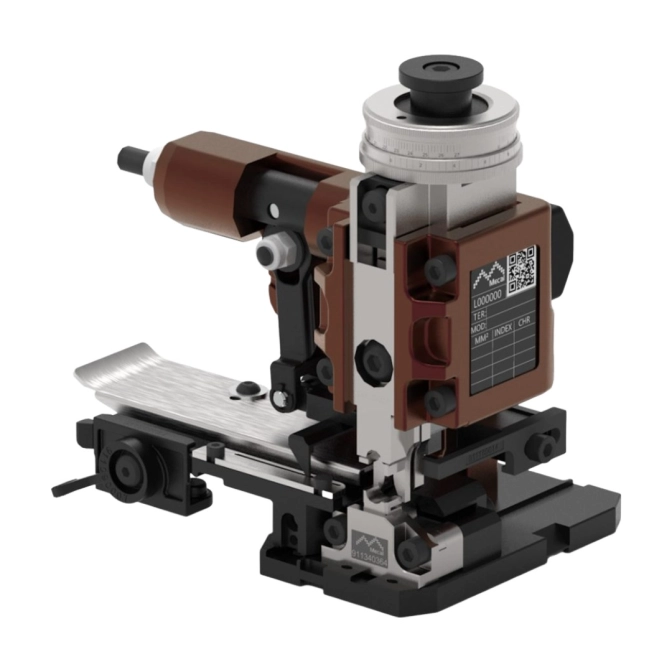

EVS – компактний механічний аплікатор із бічною подачею контактів, розроблений для обтискання проводів із поперечним перерізом до 6 мм². Безступеневе регулювання висоти обтискання підтримує стабільність процесу, а конструкція аплікатора спрощує його налаштування та технічне обслуговування.
EVS призначений для роботи з контактами завтовшки до 0.6 мм, розміщеними на стрічці з кроком до 25 мм. Чавунний корпус забезпечує високу жорсткість конструкції, а бічна пластина легко налаштовується під тип контакту.
Конструкція аплікатора забезпечує зручний доступ до матриць для обтискання та спрощує заміну деталей. Висота обтискання регулюється в діапазоні 2.7 мм із кроком 0.01 мм. За потреби EVS може комплектуватися кільцем із фіксованими положеннями, налаштованими відповідно до параметрів контакту.
Семирозрядний механічний лічильник фіксує кількість робочих циклів, що дає змогу своєчасно планувати технічне обслуговування. Цифровий комплект документації містить інструкцію з експлуатації, технічний паспорт із даними випробувань та сертифікат.
За запитом надається розширене дослідження з оцінюванням технологічної спроможності процесу та мікрографіями поперечних перерізів обтиснутих контактів.
Технічні дані
Поперечний переріз проводу
макс. 6 мм²
Крок подачі контактів
макс. 25 мм
Товщина контакту
макс. 0.6 мм
Хід преса
30 мм, 40 мм
Робоча висота
135.8 ± 0.02 мм
Діапазон регулювання
2.7 мм
Крок регулювання
0.01 мм
Габарити
155 × 105 × 150 мм
Вага
3 кг
