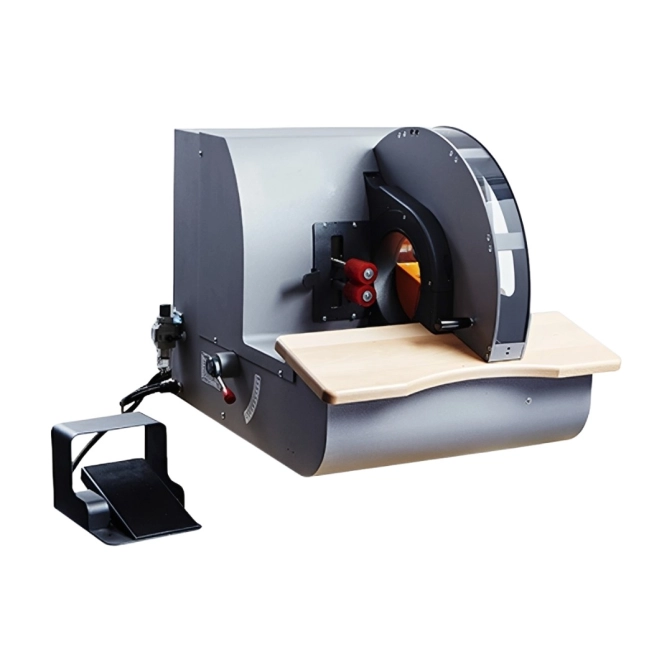

KTR 10

Машина для поздовжнього обмотування стрічкою

KTR 10 – настільна машина для обмотування кабельних джгутів нескладної конфігурації та попередньо зафіксованих проводів із довгими відгалуженнями. Модель підтримує регульовану подачу стрічки, забезпечує швидке обмотування та допомагає зменшити витрати матеріалу у порівнянні з ручною обробкою.

KTR 10 призначена для поздовжнього обмотування стрічкою довгих кабельних джгутів. Конструкція машини не обмежує довжину ділянки обмотування, тому модель зручна для роботи з протяжними виробами та довгими відгалуженнями, попередньо зафіксованими точковою стрічкою.

Подача стрічки регулюється в межах 0 – 70 мм за один оберт обмотувальної головки. Це дає змогу налаштувати потрібне перекриття витків, виконувати рівномірне спіральне обмотування та зменшити залежність якості від ручних дій оператора.

Порівняно з ручними пристроями KTR 10 працює у 2 – 3 рази швидше та витрачає до 25% менше стрічки. Вбудований ніж спрощує завершення операції: матеріал не потрібно відрізати ножицями, що економить час і знижує ризик пошкодження проводу.

Запитати про продукт

Технічні дані

Діаметр обмотування

2 - 20 мм

Діаметр подвійного обмотування

2 - 18 мм

Зовнішній діаметр рулону стрічки

макс. 180 мм

Зовнішній діаметр рулону для подвійного обмотування

макс. 125 мм

Ширина стрічки

9 - 19 мм

Кількість відгалужень

1 - 4

Подача

0 - 70 мм/об

Швидкість обертання

макс. 1000 об/хв

Електричне живлення

230 В

Живлення стисненим повітрям

6 бар

Габарити

710 × 650 × 850 мм

Вага

145 кг

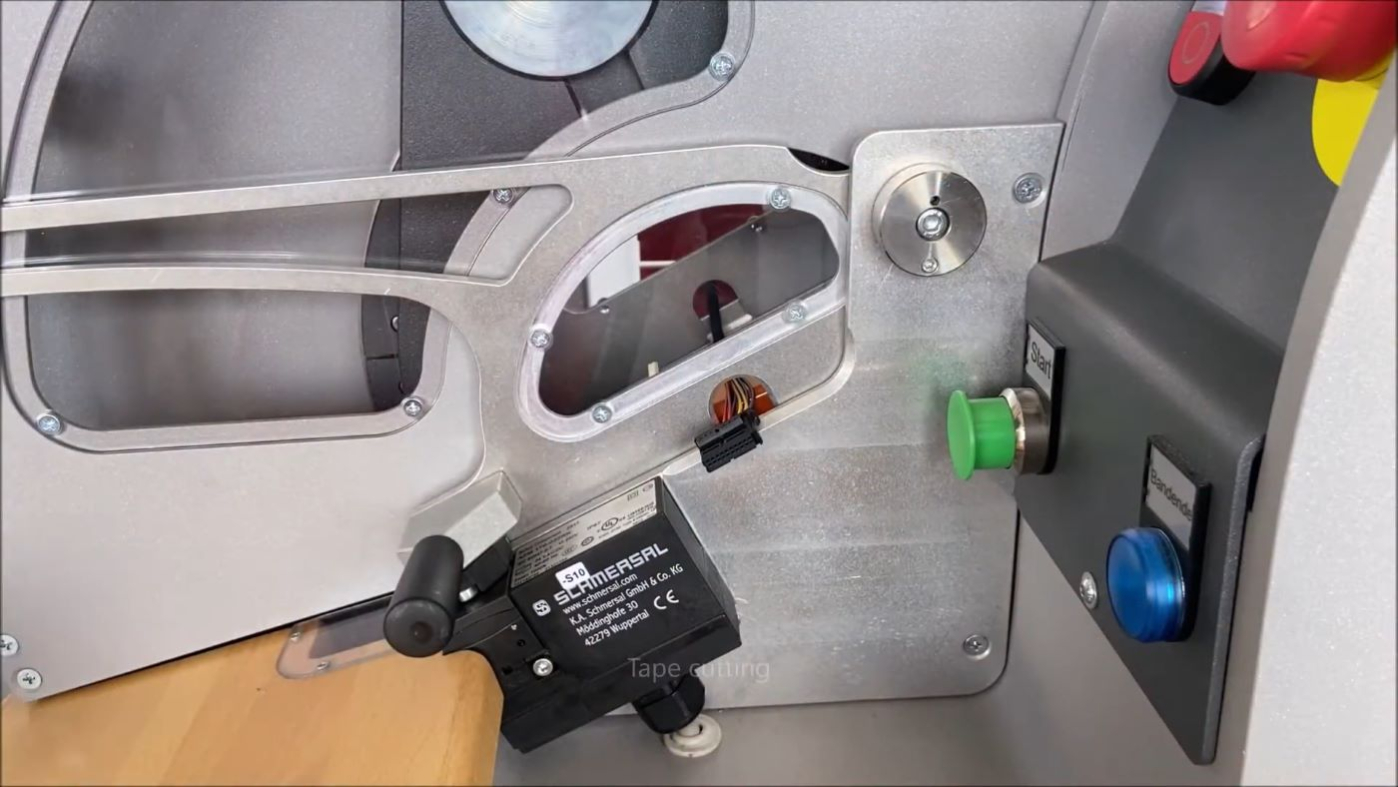

Відео

Опції і аксесуари

Опції

Виконання з боковим кожухом
Столи для обмотування
Пристрій підтримки розмотування стрічки
Пристрій позиціювання

Сильні сторони продукту

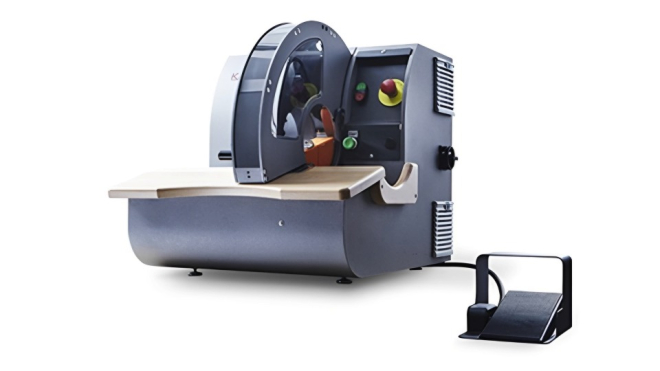

KTR 10 має компактну настільну конструкцію, просте операторське керування та не потребує тривалого навчання персоналу. Швидкість обмотувальної головки плавно регулюється педаллю, що забезпечує контрольований темп обробки

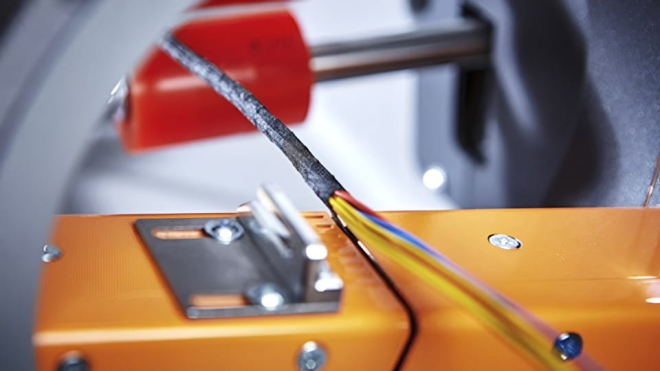

Роликова подача підтримує задане перекриття витків, а постійний натяг забезпечує рівне нанесення. Вбудований ніж скорочує час операції та усуває потребу в додатковому інструменті

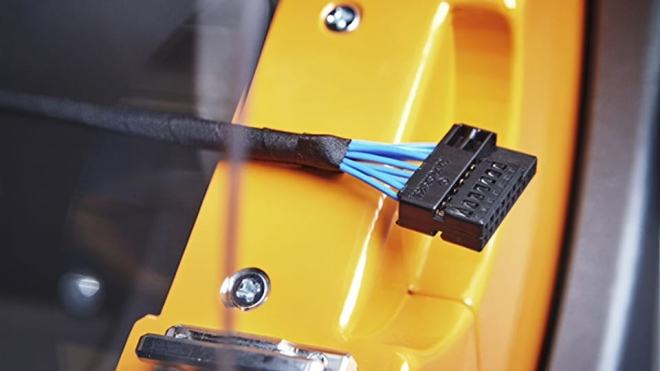

KTR 10 виконує обмотування у 2 - 3 рази швидше за ручні пристрої та зменшує витрати стрічки до 25%. Це підвищує продуктивність процесу без ускладнення роботи оператора

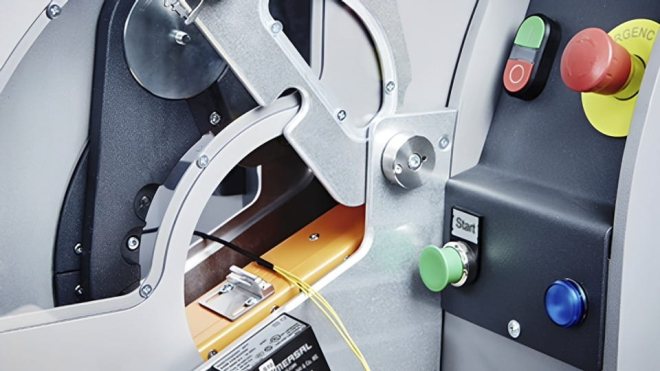

Додаткове оснащення розширює можливості KTR 10 для роботи з різними типами джгутів і стрічкових матеріалів. Машина адаптується до потрібних параметрів обробки без зміни базової конфігурації

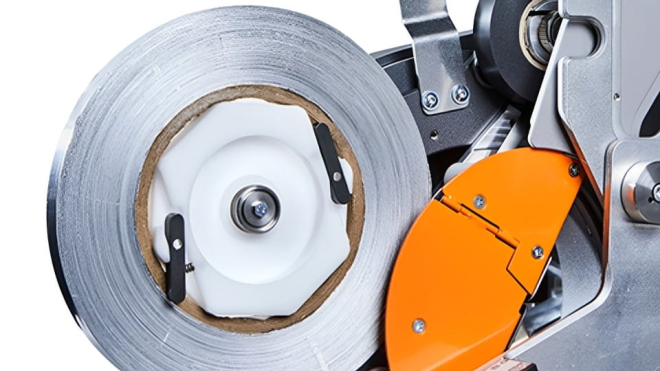

Опція подвійного обмотування дає змогу одночасно наносити алюмінієву та ПВХ-стрічку. Це скорочує кількість проміжних операцій під час виготовлення екранованих проводів

/
