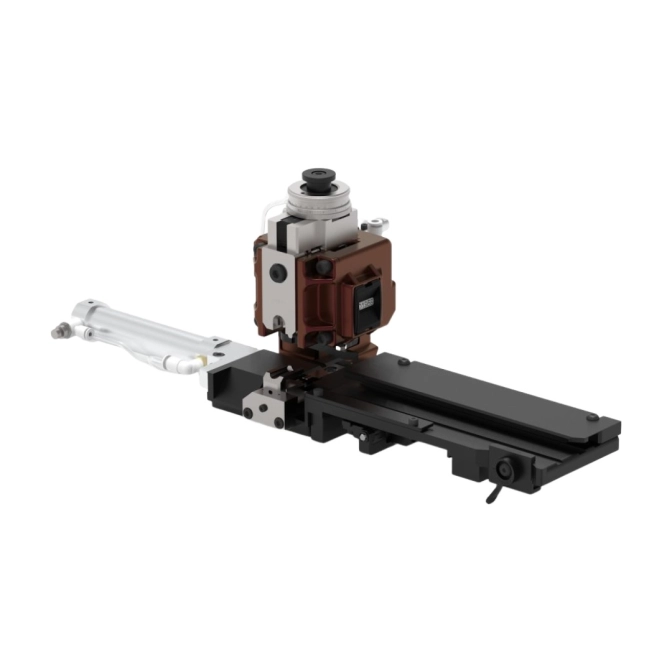

LMDP
LMDP
LMDP створений для правосторонньої подачі контактної стрічки та роботи в конфігураціях, де важливе відповідне компонування обладнання. Пневматична система подачі дає змогу регулювати швидкість переміщення контактів, а робоча висота 135.8 ± 0.02 мм забезпечує точне встановлення аплікатора в машині для обтискання.
Модель працює з проводами поперечним перерізом до 16 мм² і контактами завтовшки до 1.5 мм, а максимальний крок подачі визначається встановленим пневматичним циліндром. Разом з аплікатором надається комплект цифрової технічної документації, а на запит доступний розширений аналіз процесу обтискання з мікрографією поперечного перерізу контакту.
Технічні дані
Поперечний переріз проводу
макс. 16 мм²
Товщина контакту
макс. 1.5 мм
Хід преса
30 мм, 40 мм
Діапазон регулювання
2.7 мм
Крок регулювання
0.01 мм
Робоча висота
135.8 ± 0.02 мм
Робочий тиск
6 бар
Споживання стисненого повітря
0.51 Нл/цикл
Габарити
500 × 200 × 150 мм
Вага
11 кг
