MicroLab 45

Лабораторія для мікрографії обтиснутих з’єднань

MicroLab 45

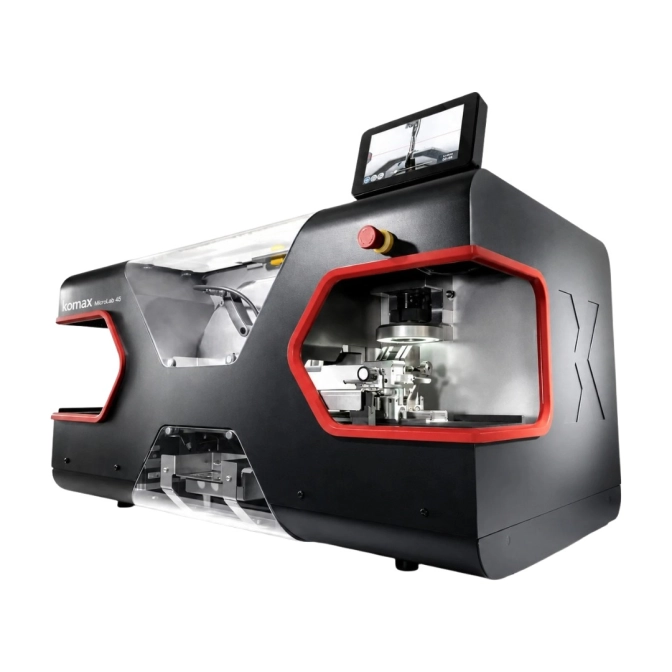

MicroLab 45 – система для швидкої підготовки та аналізу мікрографій у виробництвах із високими вимогами до контролю якості. Система працює з різними типами обтисків, обробляє зразки діаметром до 6 мм і підтримує безперервну підготовку мікрографій завдяки автоматичному транспортуванню.

Автоматичне транспортування дає змогу послідовно виконувати основні етапи обробки без повторного встановлення зразка. Після фіксації у тримачі оператор визначає необхідну зону зрізу, а система самостійно здійснює відрізання та шліфування. Паралельне виконання операцій скорочує тривалість робочого циклу й підтримує високу продуктивність під час серійних перевірок.

Програмне забезпечення SmartVision використовується для отримання зображень, проведення вимірювань, оцінювання обтиску та формування результатів аналізу.

Алмазний відрізний диск, точне вирівнювання площини шліфування й застосування рідини під час обробки сприяють отриманню чітких мікрографій і зменшують зношування витратних матеріалів. Сенсорний дисплей спрощує керування, а продумана організація робочого процесу дає змогу одночасно залучати двох операторів.

Запитати про продукт

Технічні дані

Діапазон діаметрів контактів

0.5 - 6.0 мм

Поперечний переріз проводу

прибл. 0.08 - 16.0 мм²

Роздільна здатність оптичного модуля

20 Мп

Електричне живлення

230 В

Габарити MicroLab 45

1021 × 640 × 637 мм

Габарити модуля Smart Optic

148 × 570 × 250 мм

Сильні сторони продукту

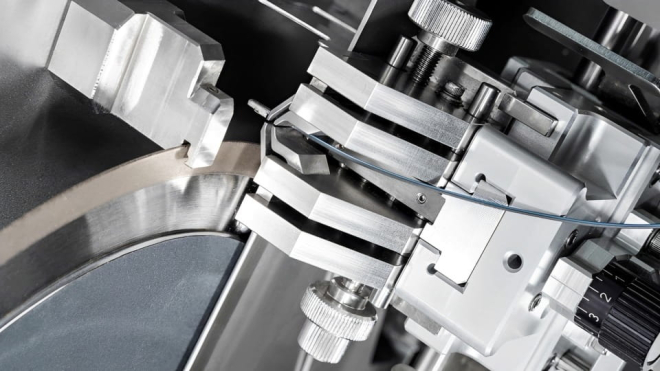

Алмазний відрізний диск забезпечує якісну підготовку зразків у діапазоні 0.08 - 16 мм² та допомагає отримувати чіткі мікрографії для подальшого аналізу

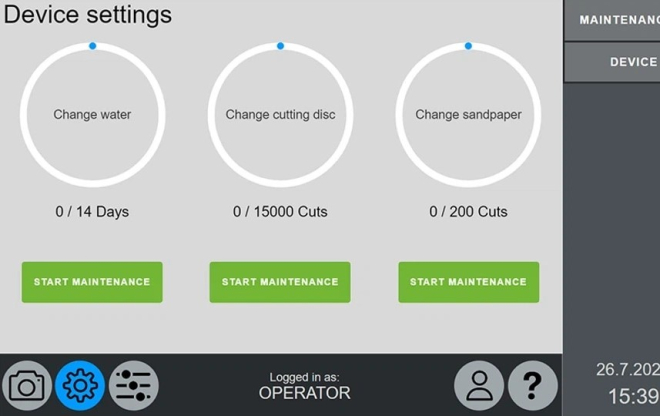

Інтуїтивний інтерфейс спрощує керування MicroLab 45, а вбудована система навчання з обслуговування забезпечує зручну щоденну експлуатацію машини

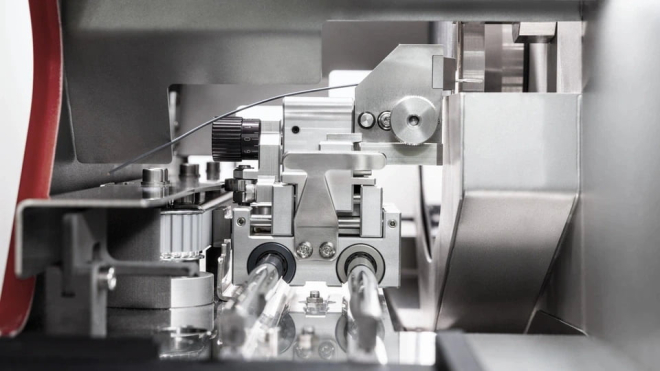

Застосування водяного охолодження під час відрізання та шліфування зменшує зношування витратних матеріалів. Відрізний диск забезпечує до 10 000 зрізів, а шліфувальний папір – до 500 операцій обробки

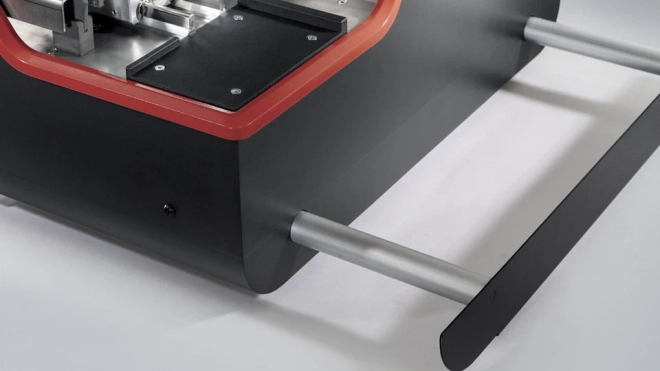

Інтегровані ручки дають змогу швидко переміщувати MicroLab 45 між робочими місцями та виконувати контроль якості саме там, де цього потребує виробничий процес

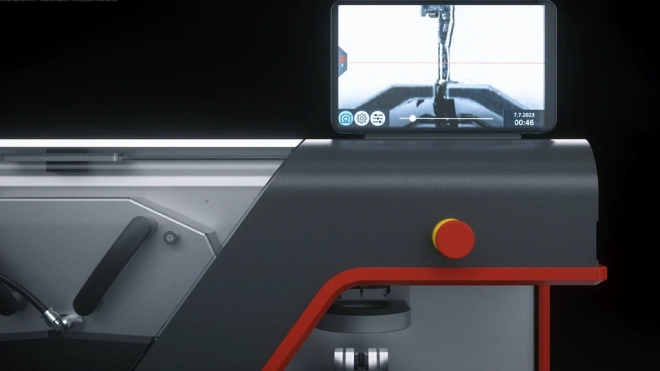

Камера передає зображення в реальному часі, спрощуючи точне позиціювання зразка перед відрізанням і шліфуванням

Презентація

Натисніть, щоб завантажити презентацію продукту в форматі PDF

MICROLAB 45 PDF | ENGLISH | 4.4 MB
