Omega 740 S

Автоматична машина для виробництва електричних джгутів

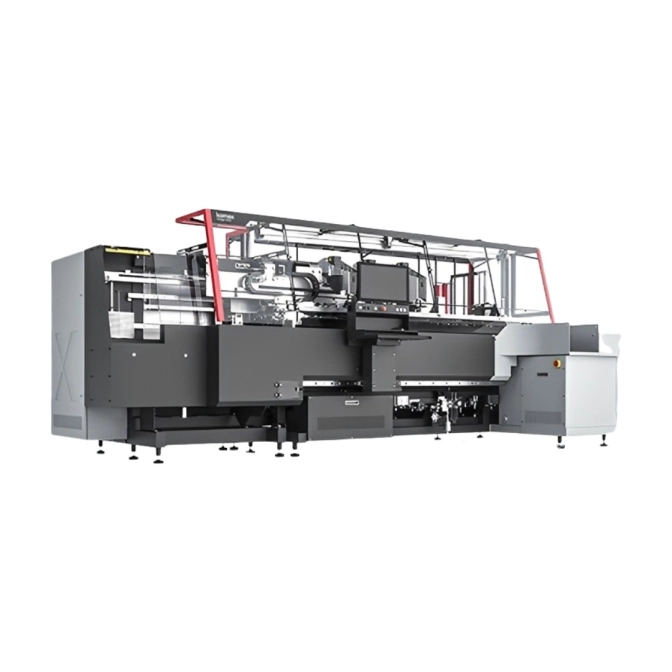

Omega 740 S

Omega 740 S розроблена для автоматизованого виробництва електричних джгутів і підтримує одно- та двосторонню вставку проводів у клемні колодки. Модель оснащена шістьма модулями обробки та забезпечує швидкість циклу до 1,2 с.

Машина створена для серійного виробництва електричних джгутів із високими вимогами до швидкості, точності та стабільності процесу. Під час двосторонньої вставки проводів модель досягає швидкості 1.2 с на цикл, що скорочує час виготовлення джгутів і підвищує ефективність виробництва.

S-серія оснащена двома головками вставки, які підвищують продуктивність під час роботи з джгутами, що потребують двостороннього монтажу проводів у клемні колодки. Omega 740 S має 6 модулів обробки і може адаптуватися до конкретного процесу складання, забезпечуючи потрібну послідовність операцій для різних виробничих потреб.

Машина працює з проводами поперечного перерізу 0.13 – 1.5 мм². Подача клемних колодок здійснюється за допомогою палетної системи, яка підтримує точне позиціонування компонентів, зокрема під час роботи з малогабаритними компонентами, та забезпечує стабільну якість виготовлення джгутів незалежно від оператора.

Запитати про продукт

Технічні дані

Поперечний переріз проводу

0.13 - 2.5 мм²

Зовнішній діаметр ізоляції

макс. 2.1 мм

Довжина зняття ізоляції

до 25 мм

Продуктивність

1.2 - 2.6 с на цикл

Мінімальна довжина проводу для одно- та двосторонньої обробки

240 мм

Довжина проводу для двосторонньої перемички

240 - 540 мм

Довжина проводу для складного вставлення

300 - 800 мм

Максимальна довжина проводу

3000 мм

Точність довжини

± 1 мм

Швидкість подачі проводу

макс. 10 м/с

Зміна проводів

макс. 36

Рівень шуму (без модулів для обтискання)

< 75 дБ

Електричне живлення

3 × 400 В

Живлення стисненим повітрям

5 - 8 бар

Споживання стисненого повітря

15 м³/год

Вага

2.28 т

Сильні сторони продукту

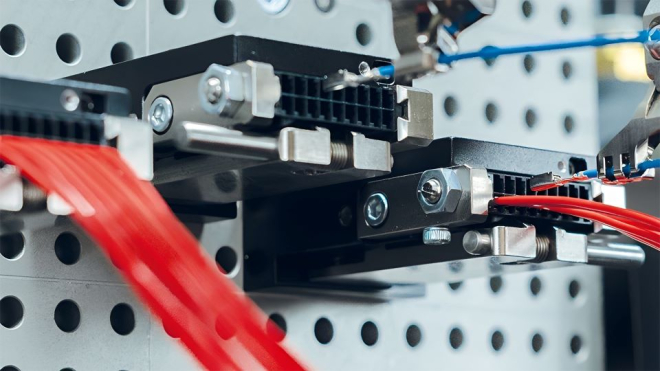

Автоматичні захоплювачі точно позиціонують проводи різної довжини перед введенням у корпуси клемних колодок. Під час усього процесу контролюється зусилля вставки та перевіряється коректне замикання фіксатора, що підтримує стабільну якість складання кабельних джгутів

Підтримка до 36 проводів у системі подачі охоплює широкий діапазон перерізів і забезпечує роботу без додаткових налаштувань, підвищуючи гнучкість виробництва під час роботи з різними типами шаф керування

Конфігурація з трьома парами лез усуває потребу в переналагодженні машини під час роботи з проводами різних перерізів. Опційна система ACD автоматично контролює якість надрізу ізоляції та допомагає підтримувати стабільні результати обробки

Спеціальний модуль усуває залишкове скручування проводів після розмотування з котушки. Це допомагає стабілізувати геометрію проводу перед подальшими операціями та підготувати його до точного автоматизованого введення в клемну колодку

Інтегрований накопичувач проводів підтримує виробництво двосторонніх кабельних джгутів складної конфігурації. Він оптимізує послідовність операцій і дає змогу швидко повертати в процес проводи, які потребують повторної обробки після виявлення помилки
