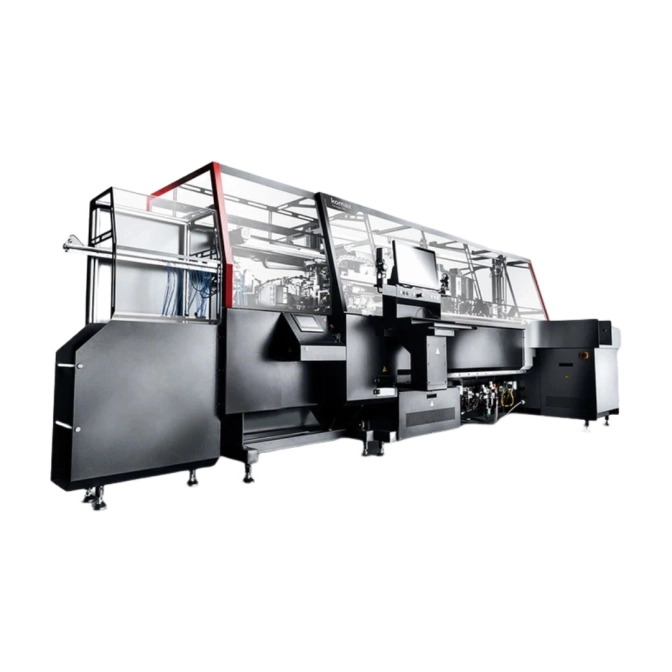

Omega 745
Omega 745
Модель має 5 модулів обробки і може адаптуватися під конкретні виробничі задачі завдяки змінним технологічним вузлам, спеціалізованому програмному забезпеченню та індивідуально підібраним компонентам. Залежно від конфігурації машина виконує нарізку проводу, зняття ізоляції, струменеве маркування, обтискання контактів, надягання ущільнення, обтискання гільзових контактів типу ferrule, MIL-обтискання, скручування, лудіння та інші операції, необхідні для виготовлення готового джгута.

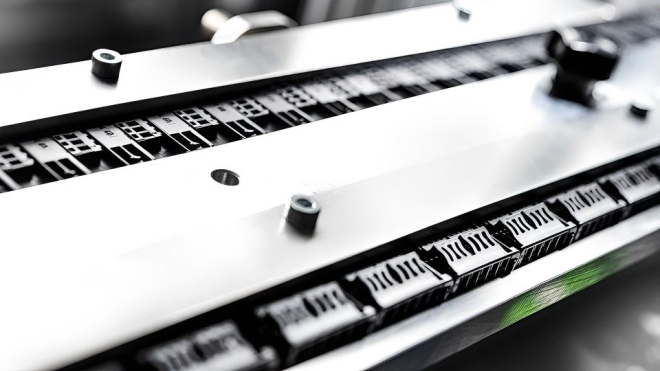

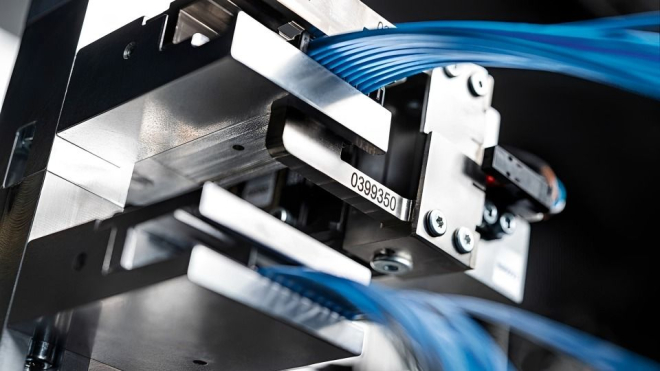

Конвеєрна система підтримує інтеграцію подальших операцій після вставки проводів у клемні колодки. До виробничого процесу можуть додаватися автоматичне закривання вторинного фіксатора, оптичний контроль або або зчитування Data Matrix-кодів для ідентифікації виробу.

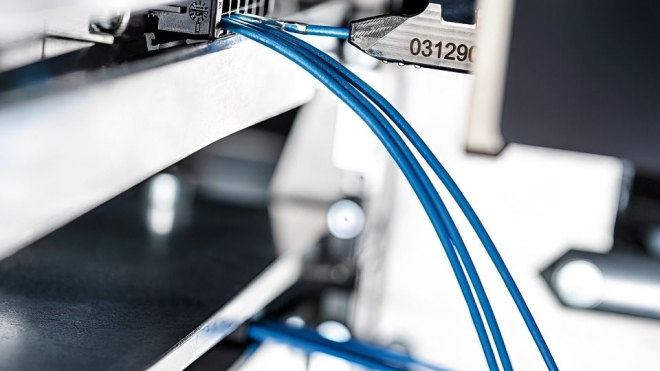

Контроль якості охоплює ключові етапи процесу: система відстежує зусилля вставлення та перевіряє якість фіксації контакту в клемній колодці. Модель підходить для виробництв, де потрібні висока повторюваність, точність обробки та адаптація обладнання під специфіку конкретного виробу.
Технічні дані
Поперечний переріз проводу
0.13 - 2.5 мм²
Зовнішній діаметр ізоляції
макс. 4 мм
Довжина зняття ізоляції
до 25 мм
Продуктивність
1.8 с на цикл
Мінімальна довжина для односторонньої вставки проводів
240 мм
Мінімальна довжина проводу для двосторонніх перемичок
300 - 560 мм
Корисна довжина трансферної ділянки (до 5 модулів обтискання)
1880 мм
Зміна проводів
макс. 36
Ширина 1-ї та 2-ї клемних колодок
макс. 100 мм
Ширина 3-ї та 4-ї клемних колодок
макс. 60 мм
Рівень шуму (без модулів для обтискання)
< 75 дБ
Потужність
10 кВА
Електричне живлення
3 × 400 В
Живлення стисненим повітрям
6 бар
Споживання стисненого повітря
22 м³/год
Вага
1.9 т
