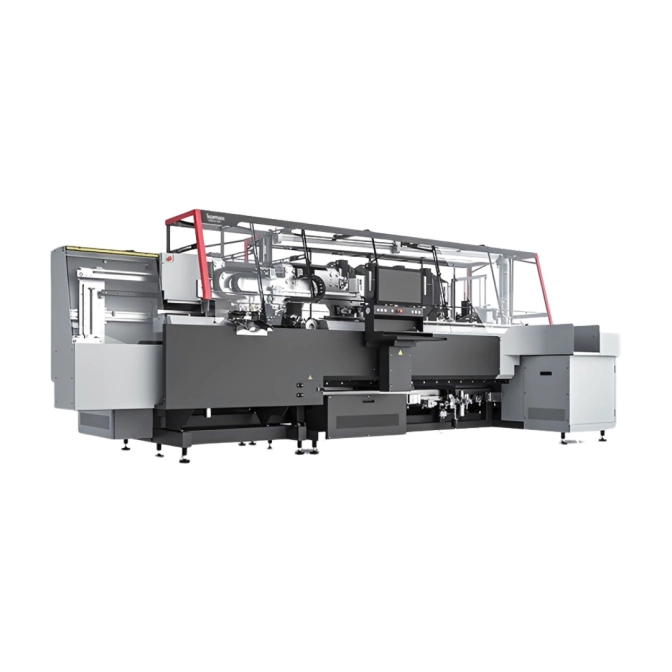

Omega 840
Omega 840

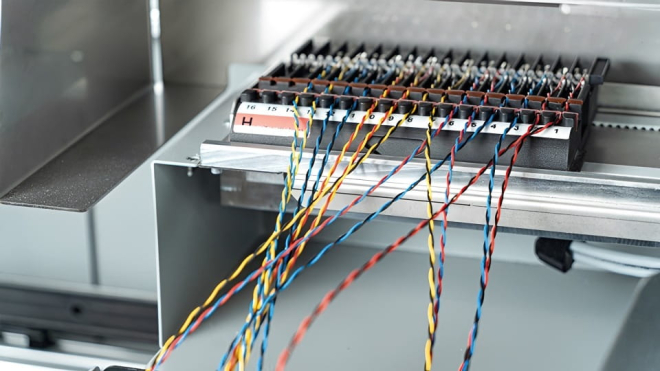

Завдяки шести модулям обробки конфігурацію машини можна адаптувати до різних виробничих завдань. Одинарні проводи виготовляються безпосередньо на машині, тоді як скручені подаються через дротовий картридж. Це дозволяє автоматизувати виготовлення джгутів із різними типами проводів у межах одного технологічного циклу.

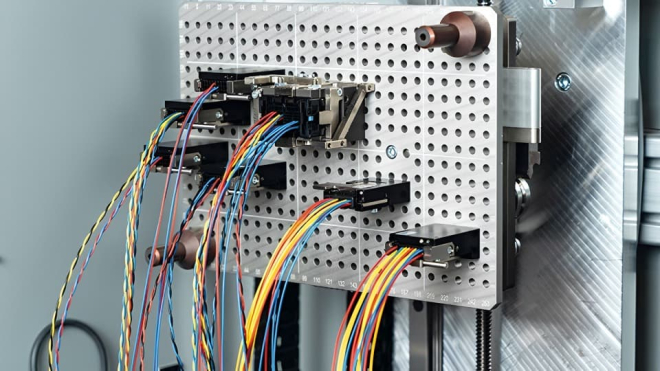

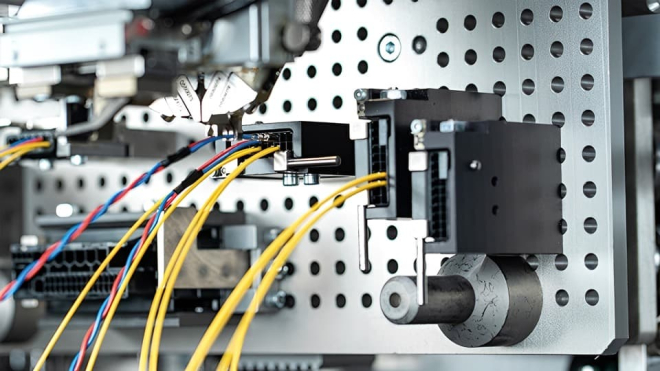

Вставка проводів у клемні колодки контролюється інтегрованим датчиком зусилля, який відстежує коректність виконання операції під час складання джгута. Параметри компонентів задаються через інтерфейс TopWin, а виробничі дані автоматично зберігаються для забезпечення простежуваності та контролю якості.
Технічні дані
Поперечний переріз проводу
0.13 - 2.5 мм²
Поперечний переріз (скручена пара)
0.13 - 0.75 мм²
Зовнішній діаметр ізоляції
макс. 4 мм
Зовнішній діаметр ізоляції (скручена пара)
макс. 1.6 мм
Довжина зняття ізоляції
до 25 мм
Продуктивність
1.8 - 2.6 с на цикл
Продуктивність (скручена пара)
2.2 - 4.4 с на цикл
Мінімальна довжина проводу для односторонньої обробки
240 мм
Мінімальна довжина проводу для двосторонньої обробки
300 мм
Довжина проводу для двосторонньої перемички
300 - 540 мм
Довжина проводу для складної вставки
300 - 760 мм
Максимальна довжина проводу
3000 мм
Швидкість подачі проводу
макс. 10 м/с
Точність довжини
± 1 мм
Швидкість подачі проводу
макс. 10 м/с
Рівень шуму (без модулів для обтискання)
< 75 дБ
Електричне живлення
3 × 400 В
Живлення стисненим повітрям
5 - 8 бар
Споживання стисненого повітря
15 м³/год
Вага
2.28 т
