Online Clip Test
Online Clip Test

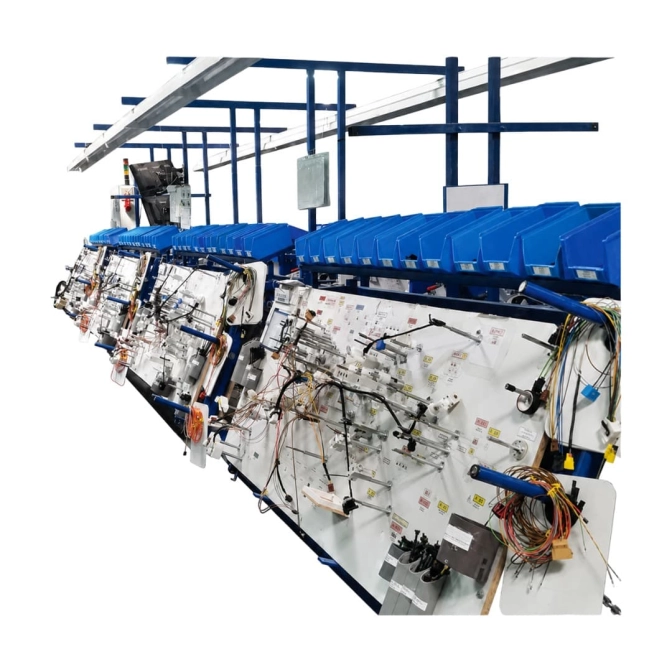

Online Clip Test розроблений для автоматизованої перевірки наявності та правильного розташування кліпс, ущільнення, корпусів роз’ємів та інших елементів кабельного джгута безпосередньо під час складання.
Автономні компоненти WTS розміщуються на монтажній панелі відповідно до конфігурації виробу та передають результати контролю до радіоприймача без дротового підключення. До складу системи можуть входити перемикачі, тримачі, монтажні й затискні вилки, а також тестові адаптери, виготовлені за контуром конкретного роз’єму.
Кількість і розташування контрольних точок визначаються конструкцією джгута. Конфігурацію можна розширювати додатковими компонентами WTS, адаптувати до різних монтажних панелей та інтегрувати в наявні складальні лінії й автоматизовані виробничі процеси. Перевірка виконується в реальному часі через програмне забезпечення CS WIN nx.
Технічні дані
Ресурс перемикача
до 150 000 циклів
Кількість монтажних панелей
1 - 16
Кількість перемикачів на одну монтажну панель
1 - 1000
Хід штовхача перемикача
2.7 - 3.3 мм
Зусилля натискання перемикача
9 - 11 Н
Зусилля утримання перемикача
3 - 5 Н
Зусилля встановлення додаткових компонентів
12 - 30 Н
Зусилля вилучення додаткових компонентів
8 - 23 Н
Робоча частота приймача
868.3 МГц
Напруга живлення приймача
10 - 25 В
Максимальний струм приймача
0.16 А
Максимальна потужність приймача
4 Вт
