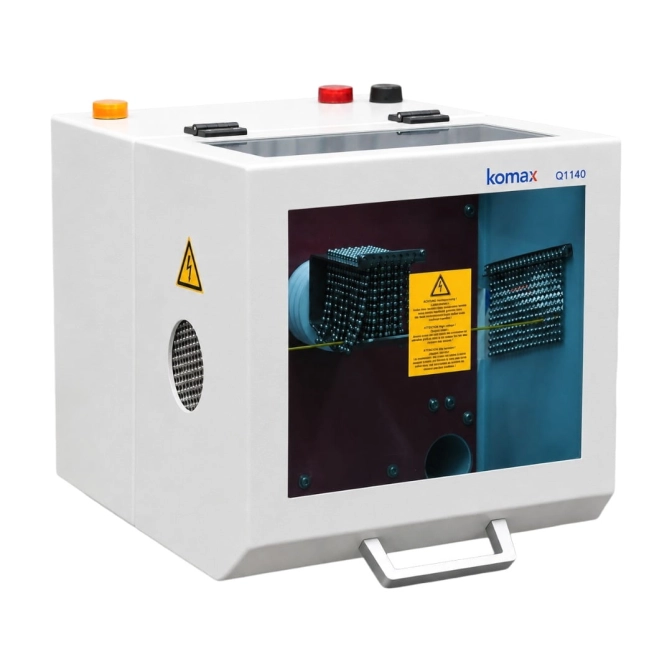

Q1140
Q1140
Q1140 встановлюється в машини автоматичної обробки проводів і виконує перевірку безпосередньо під час виробничого циклу. Провід проходить через високовольтний електрод, а в разі пошкодження ізоляції система фіксує падіння напруги та передає сигнал до блока керування.
Пристрій виявляє точкові проколи й мікротріщини, які неможливо визначити під час зовнішнього огляду. У разі порушення цілісності ізоляції машина автоматично вирізає відповідний відрізок проводу та продовжує роботу без зупинки виробничого циклу.
Q1140 працює зі швидкістю до 40 м/с і призначений для перевірки проводів діаметром до 30 мм. Одночасне використання пристрою із системою ACD для контролю надрізів ізоляції не передбачене.
Технічні дані
Діаметр проводу
30 мм
Швидкість лінії
макс. 40 м/с
Випробувальна напруга
5 кВ, 10 кВ
Точність
< ±4%
Довжина електрода з кулькового ланцюга
40 мм
Електричне живлення
230 В
Габарити
355 × 400 × 385 мм
Вага
25 кг
