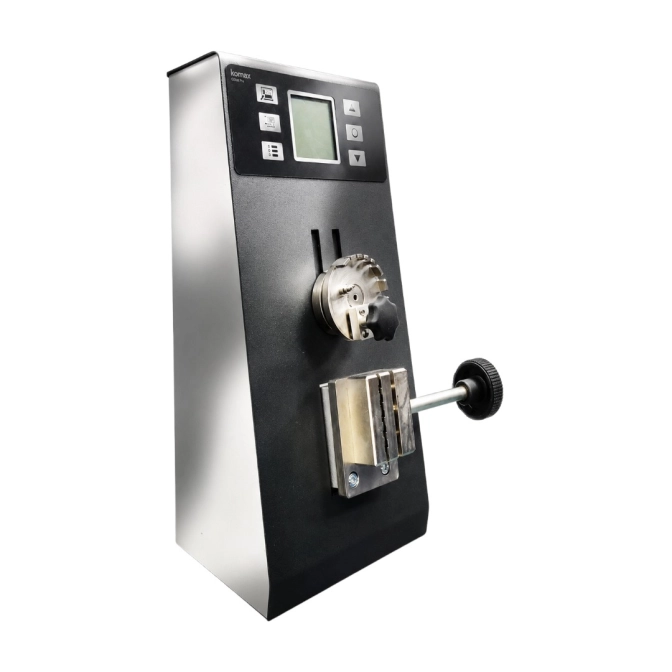

Qstat Pro
Qstat Pro

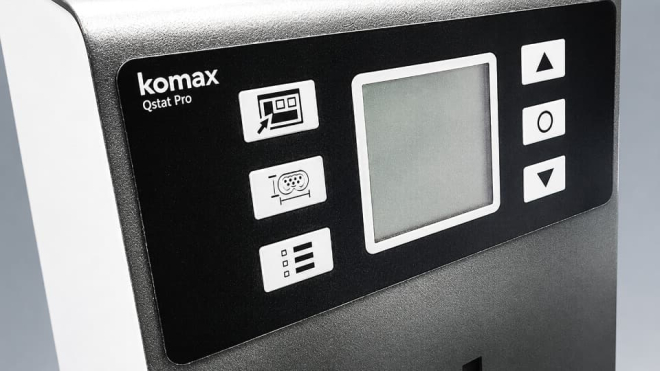

Моторизований механізм підтримує задану швидкість стягування у всьому вимірювальному діапазоні. Великий LCD-дисплей відображає профіль зусилля в реальному часі, тому оператор може контролювати перебіг випробування безпосередньо на екрані.

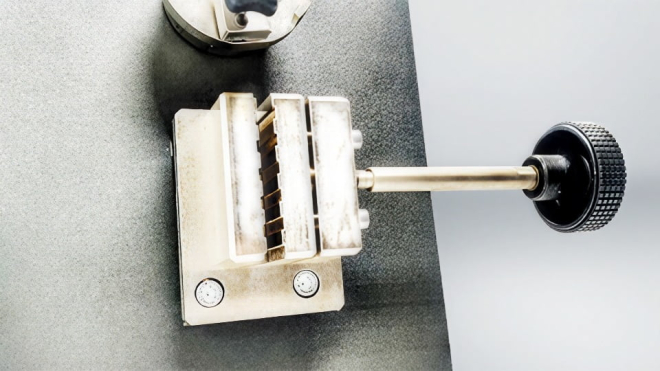

Qstat Pro призначений для перевірки міцності обтиснутих контактних з’єднань і з’єднань кабелів, виконаних ультразвуковим зварюванням. Стандартний 12-позиційний тримач і компактний затискач забезпечують надійну фіксацію контактних наконечників різних типів і розмірів. Удосконалений затискач для проводу запобігає його прослизанню під час вимірювання.
Його можна використовувати як окрему станцію контролю або вбудовувати в автоматичне обладнання. Кілька каналів введення та виведення дають змогу підключати інші засоби контролю якості. До пристрою також можна приєднати зовнішній мікрометр для вимірювання висоти й ширини обтиснутого контактного наконечника.
Інтеграція із системою моніторингу зусилля обтискання забезпечує отримання даних валідації через локальну мережу. Це допомагає перевіряти відповідність з’єднання заданим параметрам і запобігати виготовленню продукції з неправильними характеристиками. Статус завдань контролю, переданих із QpLite, Qpex або іншої системи CFM, можна переглядати безпосередньо на пристрої.
Технічні дані
Діапазон вимірювання зусилля
0 - 1000 Н
Швидкість стягування
50, 100 мм/хв
Точність вимірювання
<1 % від повного діапазону
Роздільна здатність
0.1 Н

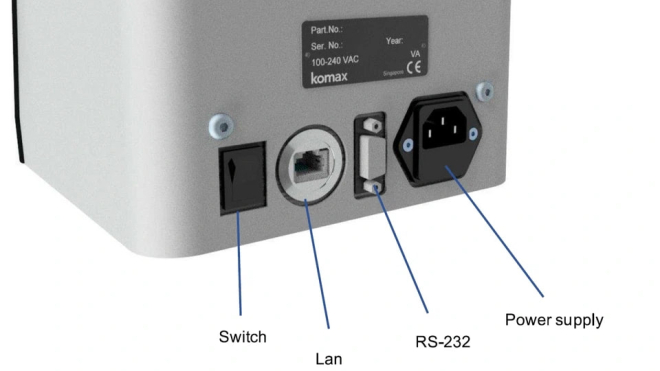

Комунікація
RS232, Ethernet LAN
Електричне живлення
230 В
Габарити
180 × 90 × 360 мм
Вага
10 кг
Сильні сторони продукту
