RSPJ

Мініаплікатор для обтискання контактів

RSPJ

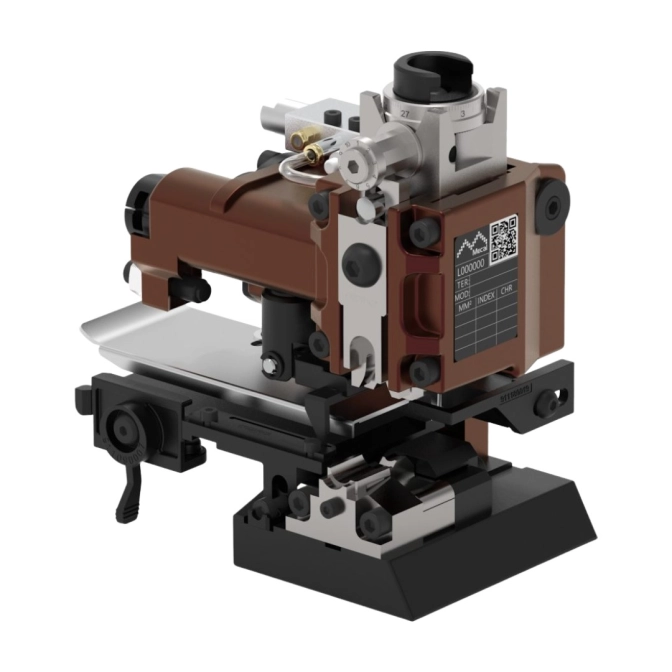

RSPJ точно позиціонує контакт у зоні обтискання та підтримує високу повторюваність під час серійної роботи. Він створений для виробничих ліній із системою приєднання TOYO JAM та оснащений пневматичною подачею контактів із кроком до 38 мм.

Аплікатор працює з проводами поперечного перерізу до 10 мм² та контактами завтовшки до 1.2 мм. Збільшений крок подачі до 38 мм розширює можливості застосування моделі для контактних стрічок різної конфігурації.

Пневматичний механізм плавно переміщує контакт до матриць і підтримує точність його положення перед обтисканням. Регулятор витрати повітря дає змогу налаштувати швидкість подачі та узгодити роботу аплікатора з темпом виробничої лінії.

Висота обтискання регулюється в діапазоні 2.7 мм. Для контактів із визначеними параметрами також може використовуватися кільце з фіксованими положеннями. Семирозрядний механічний лічильник реєструє загальну кількість циклів і допомагає планувати технічне обслуговування.

Запитати про продукт

Технічні дані

Поперечний переріз проводу

макс. 10 мм²

Крок подачі контактів

макс. 38 мм

Товщина контакту

макс. 1.2 мм

Хід преса

30 мм, 40 мм

Діапазон регулювання

2.7 мм

Крок регулювання

0.03 мм

Робоча висота

121 ±0.02 мм

Робочий тиск

6 бар

Споживання стисненого повітря

0.32 Нл/цикл

Габарити

160 × 110 × 150 мм

Вага

4.2 кг

Презентація

Натисніть, щоб завантажити презентацію продукту в форматі PDF

RSPJ PDF | ENGLISH | 0.2 MB
