SC 03

Напівавтоматична машина для одностороннього обтискання контактів

SC 03

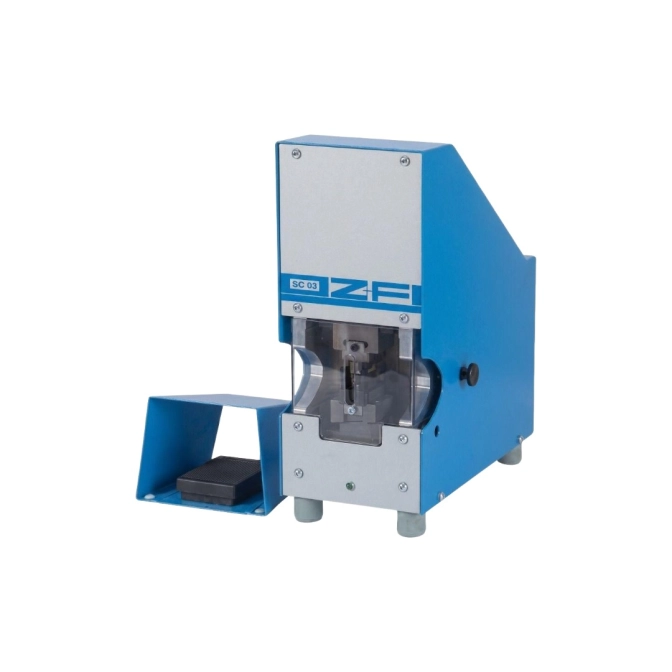

SC 03 – електропневматична машина для обтискання гільзових контактів типу ferrule із поперечним перерізом до 70 мм². Модель підтримує швидку заміну інструментів, регулювання глибини обтискання та підходить для виробничих ділянок, де важливі стабільність процесу й робота з різними типами наконечників.

Машина призначена для напівавтоматичної обробки проводів із використанням гільзових контактів (ferrule) великого поперечного перерізу. SC 03 підтримує різну довжину обтискання, що дає змогу використовувати її та на виробничих ділянках зі змінною номенклатурою кабельно-провідникової продукції.

Електропневматичний привід забезпечує стабільний робочий цикл, а мікропроцесорне керування контролює правильну послідовність операцій під час обтискання. Інтегрований механізм регулювання дає змогу коригувати глибину обтискання відповідно до параметрів наконечника та вимог конкретного виробу.

Конструкція машини передбачає швидку заміну інструменту для переходу між різними типами обробки. За потреби SC 03 можна оснастити спеціальними інструментами з іншою формою обтискання, що розширює можливості її використання в серійному виробництві та спеціалізованих виробничих процесах.

Запитати про продукт

Технічні дані

Поперечний переріз проводу

≤ 70 мм²

Довжина обтискання

≤ 30 мм

Довжина подачі проводу (≤ 16 мм²)

20 мм

Довжина подачі проводу (> 16 мм²)

120 мм

Тривалість циклу

1 с

Потужність

16 ВА

Електричне живлення

230 В

Тиск стисненого повітря

5.5 бар

Габарити

160 × 410 × 400 мм

Вага

23.5 кг

Сильні сторони продукту

Електропневматичний привід для стабільного циклу обтискання

Швидке переналаштування машини для роботи з різними поперечними перерізами без заміни оснащення

Підтримка чотиристороннього quadro-обтискання втулкових наконечників різних типів

Міцна конструкція для тривалої експлуатації у виробничому середовищі
