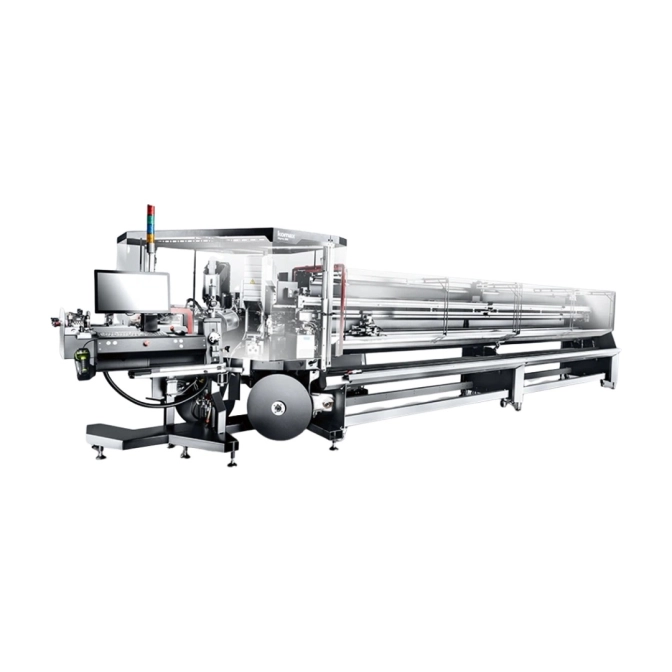

Sigma 688 LTT
Sigma 688 LTT
Машина орієнтована на серійне виробництво скручених пар, у яких механічна точність формування кабелю безпосередньо впливає на його електричні характеристики. Рівномірний крок скручування, щільне прилягання провідників і узгоджена довжина окремих жил допомагають підтримувати сталі значення імпедансу та зменшувати різницю затримки сигналу.
Скручування зі зворотним підкручуванням знижує механічне навантаження на провідники й дає змогу виготовляти кабель безпосередньо на виробничій ділянці. Завдяки контрольованому процесу Sigma 688 LTT підходить для виробів із підвищеними вимогами до повторюваності параметрів, якості сигналу та стабільності готової скрученої пари.
Технічні дані
Довжина проводу для двосторонньої обробки
мін. 300 мм
Довжина проводу
макс. 7000 мм
Довжина зняття ізоляції на 1-й стороні з комплектом для відкритих кінців проводів
0.1 - 18 мм
Довжина зняття ізоляції на 2-й стороні з комплектом для коротких відкритих кінців проводів
0.1 - 28 мм
Довжина зняття ізоляції на 2-й стороні з комплектом для стандартних відкритих кінців проводів
0.1 - 35 мм
Поперечний переріз проводів з комплектом для коротких відкритих кінців проводів
2 × 0.13 - 2 × 0.5 мм²
Поперечний переріз проводів з комплектом для стандартних відкритих кінців проводів
від 2 × 0.5 мм²
Довжина відкритих кінців проводів з комплектом для коротких відкритих кінців
15 - 99 мм
Довжина відкритих кінців проводів з комплектом для стандартних відкритих кінців
30 - 99 мм
Довжина відкритих кінців проводів з комплектом для відкритих кінців різної довжини на 1-й стороні
30 - 125 мм
Крок скручування
5 - 50 мм
Відстань точкового стрічкування від останньої точки перетину
0.0 - 80 мм
Максимальна швидкість подачі проводу
5 м/с
Діаметр ущільнення для коротких відкритих кінців
макс. 5.5 мм
Довжина ущільнення для коротких відкритих кінців
макс. 11 мм
Рівень шуму (без модулів обтискання)
< 80 дБ
Потужність
10 кВА
Електричне живлення
3 × 400 В
Живлення стисненим повітрям
5 - 8 бар
Рекомендований робочий тиск
6 бар
Вага
3400 кг
