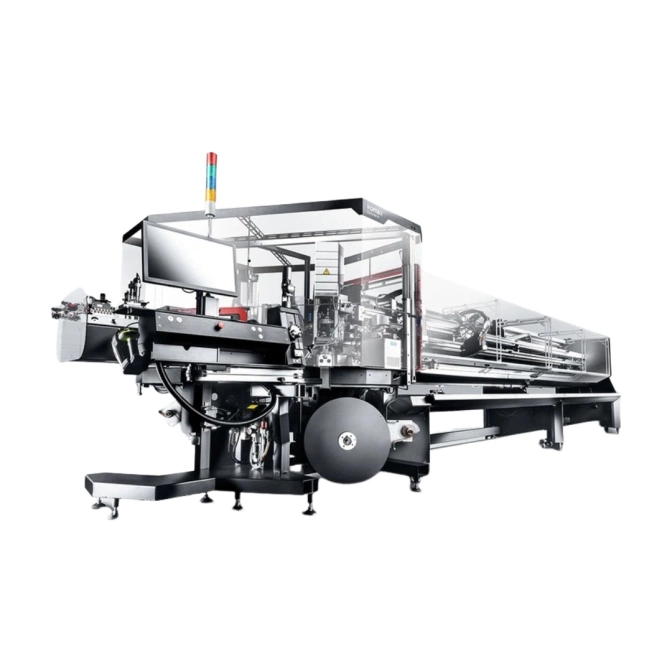

Sigma 688 ST

Автоматична машина для двосторонньої обробки та скручування двох проводів

Sigma 688 ST

Sigma 688 ST – машина для виготовлення UTP-проводів із інтегрованим точковим обмотуванням відкритих кінців стрічкою. Конфігурація з шістьма процесними станціями, вузлом скручування та двома модулями обмотування забезпечує повністю автоматичне виконання ключових етапів обробки в одному циклі, зменшуючи частку ручних операцій і підвищуючи якість продукції.

Модель підтримує комплексну обробку скручених пар: зняття ізоляції, обтискання, надягання ущільнення, скручування та фіксацію відкритих кінців точковим обмотуванням стрічкою. Це дає змогу працювати з UTP-проводами без розділення процесу на проміжні операції і допомагає зберігати повторюваність параметрів під час виготовлення виробів для систем передавання даних.

Два модулі для точкового обмотування стрічкою дають змогу фіксувати відкриті кінці з обох сторін або лише з потрібного боку, залежно від параметрів артикула. Для роботи з різними виробами передбачені комплекти для коротких відкритих кінців, стандартних відкритих кінців, кінців різної довжини та коротких проводів, що скорочує час переналаштування та підвищує гнучкість під час обробки.

Для розширення функціональності машина підтримує модулі обтискання C1370/C1340, модуль надягання ущільнення S1441 і модуль попередньої орієнтації контактів X2880. Інтегровані системи контролю якості ACD, Q1250i та CFA/CFA+ відстежують ключові параметри обробки безпосередньо під час роботи, допомагаючи підтримувати стабільний результат і зменшувати кількість виробів, що потребують доопрацювання.

Запитати про продукт

Технічні дані

Діапазон довжини

700 - 4000 мм, 700 - 7000 мм, 700 - 10000 мм

Точність довжини

±0.1% + 1 мм

Довжина зняття ізоляції на 1-й стороні

0.1 - 18 мм

Довжина зняття ізоляції на 2-й стороні з комплектом для відкритих кінців проводів

0.1 - 28 мм

Поперечний переріз проводів з комплектом для коротких відкритих кінців проводів

2 × 0.22 - 2 × 1.0 мм²

Поперечний переріз проводів з комплектом для стандартних відкритих кінців проводів

2 × 0.22 - 2 × 2.5 мм²

Довжина відкритих кінців проводів з комплектом для коротких відкритих кінців

15 - 99 мм

Довжина відкритих кінців проводів з комплектом для стандартних відкритих кінців

30 - 99 мм

Довжина відкритих кінців проводів з комплектом для відкритих кінців різної довжини на 1-й стороні

30 - 125 мм

Крок скручування

5 - 80 мм

Позиція точкового стрічкування від останньої точки перетину

0.0 - 80 мм

Швидкість подачі проводу

макс. 5 м/с

Рівень шуму (без модуля обтискання)

< 80 дБ

Потужність

10 кВА

Електричне живлення

3 × 400 В

Живлення стисненим повітрям

5 - 8 бар

Рекомендований робочий тиск

6 ±0.5 бар

Вага (стандартна конфігурація, включно з 2 модулями обтискання та 2 модулями надягання ущільнення)

2800 кг

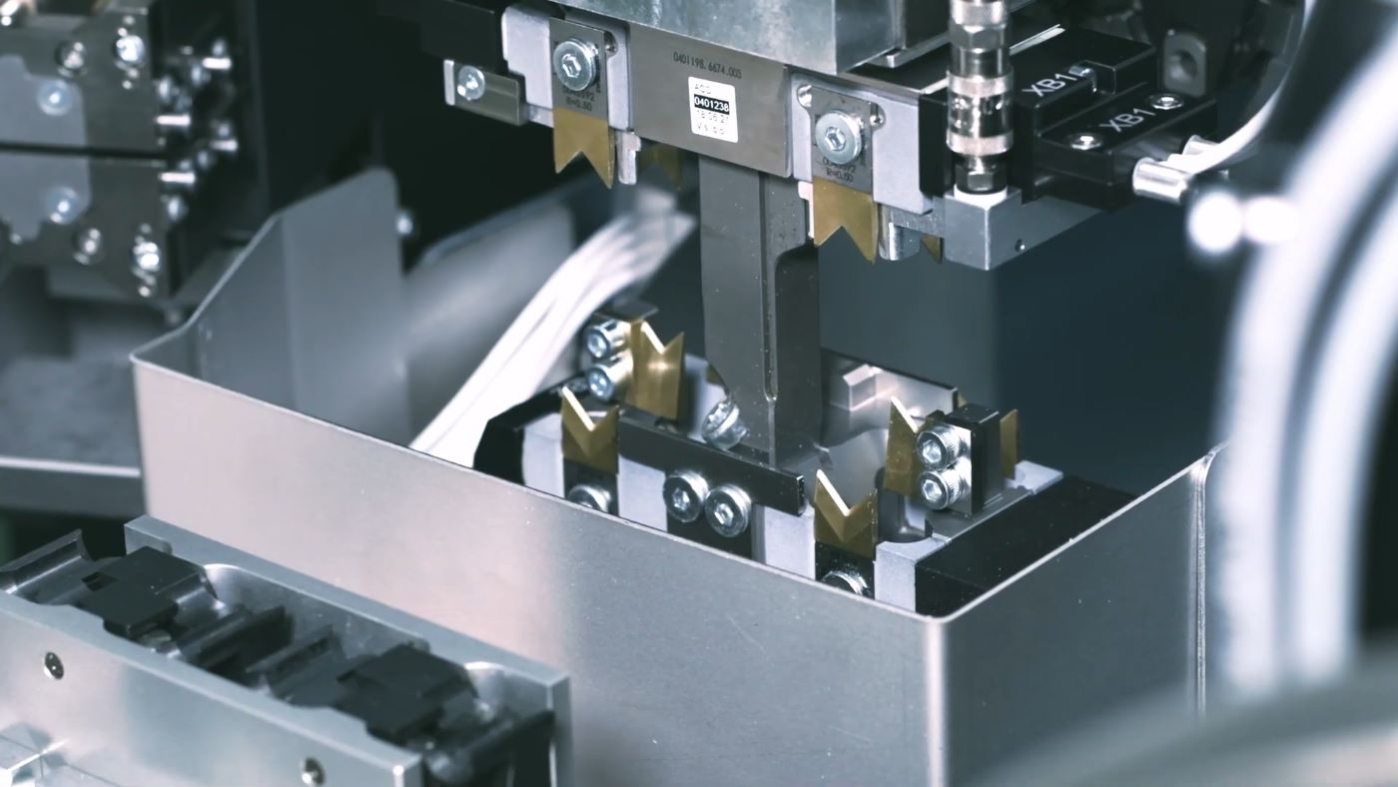

Відео

Технологічні можливості

Виготовлення скручених пар (із короткими відкритими кінцями різної довжини)

Нарізка по довжині

Повне зняття ізоляції

Часткове зняття ізоляції

Обтискання контактів

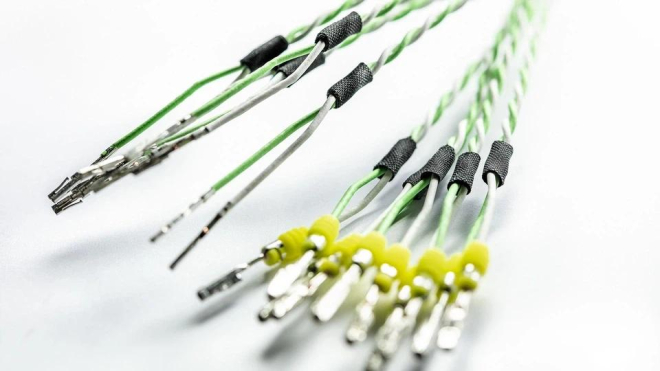

Точкове обмотування стрічкою скручених пар

Надягання ущільнення

Розділений цикл для закритих контактів

Відрізання витягнутих жил

Маркування гарячим тисненням

Струменеве маркування

Опції і аксесуари

Автоматичні системи подачі

Komax 106

Системи приймання готових проводів

Приймальні секції для версій 4 м, 7 м і 10 м

Системи маркування

Струменеві системи маркування Komax M1630 Jet
Лазерне маркування

Подача проводу

Пневматичний пристрій для випрямлення проводу
Механічний пристрій для випрямлення проводу

Модулі обробки

Модулі обтискання C1370/C1340
Модуль надягання ущільнення S1441
Модуль попередньої орієнтації контактів X2880

Контроль якості

ACD — контроль надрізу ізоляції
Інтегроване вимірювання висоти обтискання Komax 341
Інтегроване вимірювання зусилля стягування Q1210
Моніторинг зусилля обтискання CFA/CFA+
Q1250i – система візуального контролю якості зняття ізоляції, інтегрована в модуль S1441
Виявлення зміни матеріалу
Перевірка матеріалу
Корекція довжини проводу
Виявлення зрощення
Мікроскоп Komax 345

Опції

Обробка коротких довжин проводів
Обробка коротких відкритих кінців проводів
Обробка стандартних відкритих кінців проводів
Обробка відкритих кінців проводів різної довжини
Пристрій утримання
Захисна кришка входу проводу

Аксесуари

Набір інструментів
Сканер штрихкодів Zebra DS3678
Полиця для принтера
Джерело безперебійного живлення
Програмне забезпечення WPCS для мережевої інтеграції
TopConvert для конвертації даних

Сильні сторони продукту

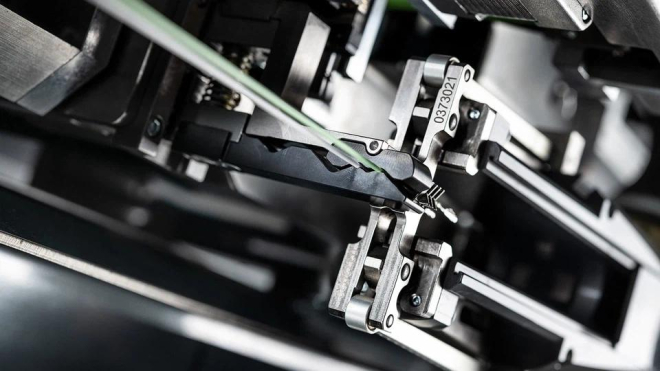

Машина забезпечує точне скручування проводів із короткими відкритими кінцями та підтримує обробку виробів із різною довжиною кінцевих ділянок

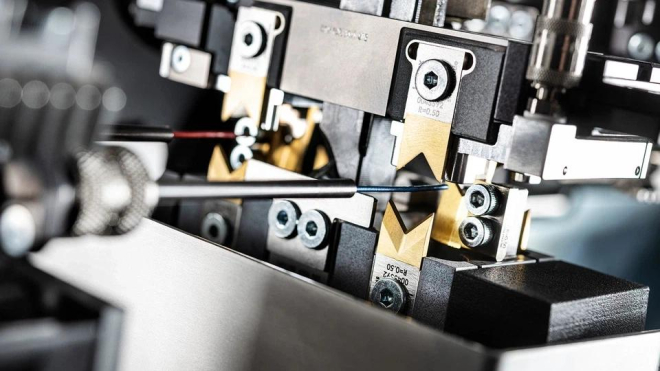

Система ACD відстежує контакт леза з жилами під час обробки мідних і алюмінієвих кабелів, допомагаючи виявляти ризик пошкодження провідника ще в процесі роботи

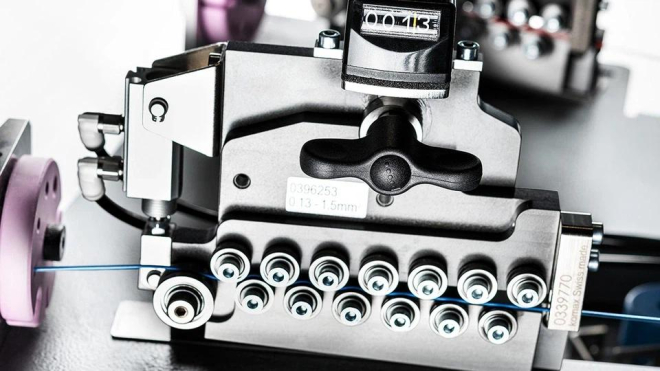

Точне регулювання параметрів та зручна індикація забезпечують швидке переналагодження і стабільну відтворюваність результатів

Sigma 688 ST виконує комплексну обробку кінців проводів із високою стабільністю процесу, забезпечуючи виготовлення скручених UTP-проводів для вимогливих виробничих застосувань
