Sigma 688

Автоматична машина для двосторонньої обробки та скручування двох проводів

Sigma 688

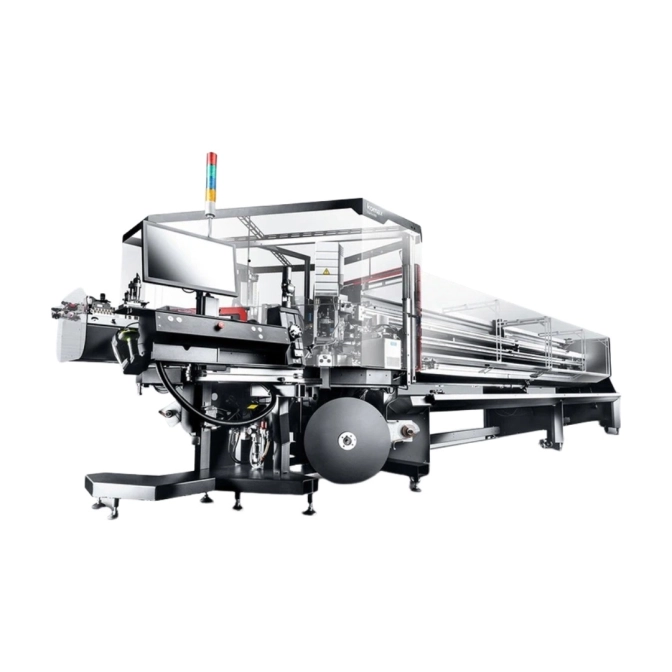

Sigma 688 призначена для автоматичного виготовлення скручених пар із двох окремих проводів у серійному виробництві. Машина працює зі швидкістю подачі до 5 м/с, підтримує обтискання, надягання ущільнення та попередню орієнтацію контактів, а інтегровані системи контролю якості допомагають забезпечувати стабільну обробку UTP-проводів відповідно до вимог OEM-виробництва.

Sigma 688 призначена для автоматизованого виготовлення UTP-проводів, які використовують у системах передавання даних з високими вимогами до стабільності сигналу, зокрема в автомобільній галузі. Вона одночасно скручує два окремі проводи та забезпечує повторюваність параметрів під час серійної обробки, зберігаючи продуктивність і якість готових виробів.

Модульна конструкція дає змогу адаптувати Sigma 688 під конкретні виробничі задачі: конфігурація може включати до шести станцій для процесних модулів, зокрема модулі обтискання C1370/C1340, модуль надягання ущільнення S1441 і модуль попередньої орієнтації контактів X2880. Для малих поперечних перерізів до 1.0 мм² та коротких відкритих кінців X2880 може використовуватися на одній або обох сторонах, спрощуючи подальше встановлення контактів у корпуси.

Стабільність процесу підтримується інтегрованими системами контролю якості, які перевіряють ключові параметри безпосередньо під час роботи машини. Оптичний контроль зняття ізоляції Q1250i та моніторинг зусилля обтискання CFA/CFA+ допомагають відстежувати критичні показники й підтримувати відповідність вимогам OEM. Завдяки високій швидкості подачі та гнучкому налаштуванню Sigma 688 ефективно працює в умовах серійного кабельно-провідникового виробництва.

Запитати про продукт

Технічні дані

Діапазон довжини

700 - 4000 мм, 700 - 7000 мм, 700 - 10000 мм

Точність довжини

±0.1% + 1 мм

Довжина зняття ізоляції на 1-й стороні

0.1 - 18 мм

Довжина зняття ізоляції на 2-й стороні з комплектом для відкритих кінців проводів

0.1 - 28 мм

Поперечний переріз проводів з комплектом для коротких відкритих кінців проводів

2 × 0.22 - 2 × 1.0 мм²

Поперечний переріз проводів з комплектом для стандартних відкритих кінців проводів

2 × 0.22 - 2 × 2.5 мм²

Довжина відкритих кінців проводів з комплектом для коротких відкритих кінців

15 - 99 мм

Довжина відкритих кінців проводів з комплектом для стандартних відкритих кінців

30 - 99 мм

Довжина відкритих кінців проводів з комплектом для відкритих кінців різної довжини на 1-й стороні

30 - 125 мм

Крок скручування

5 - 80 мм

Швидкість подачі проводу

макс. 5 м/с

Рівень шуму (без модуля обтискання)

< 80 дБ

Потужність

10 кВА

Електричне живлення

3 × 400 В

Живлення стисненим повітрям

5 - 8 бар

Рекомендований робочий тиск

6 ±0.5 бар

Вага (стандартна конфігурація, включно з 2 модулями обтискання та 2 модулями надягання ущільнення)

2350 кг

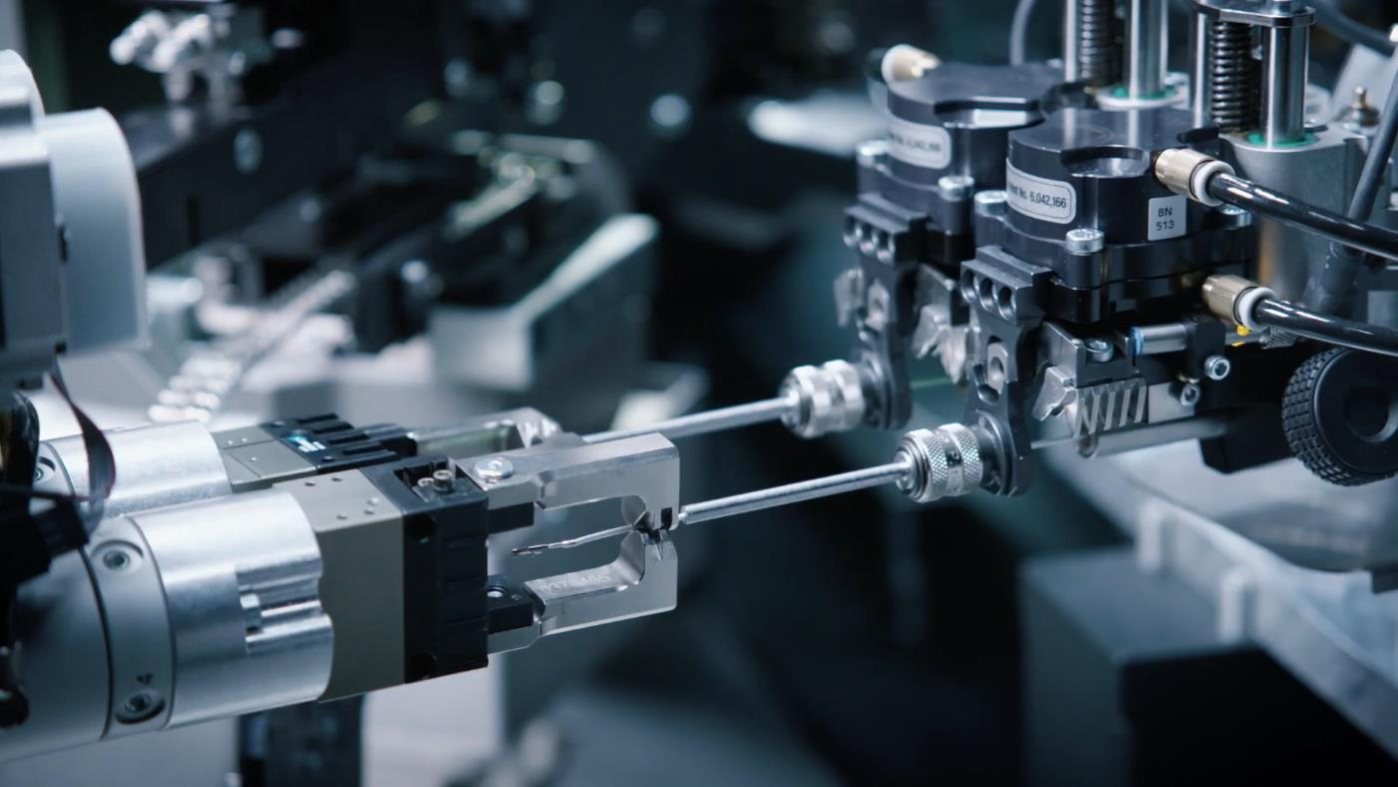

Відео

Технологічні можливості

Виготовлення скручених пар (із короткими відкритими кінцями різної довжини)

Нарізка по довжині

Повне зняття ізоляції

Часткове зняття ізоляції

Обтискання контактів

Надягання ущільнення

Розділений цикл для закритих контактів

Відрізання витягнутих жил

Струменеве маркування

Опції і аксесуари

Автоматичні системи подачі

Komax 106

Системи приймання готових проводів

Приймальні секції для версій 4 м, 7 м і 10 м

Системи маркування

Струменеві системи маркування Komax M1630 Jet
Лазерне маркування

Подача проводу

Гальмо розкручування проводу
Пристрій для випрямлення проводу 0.35 – 2.5 мм²
Пристрій для випрямлення з індикатором діаметра проводу
Пневматичний пристрій для випрямлення з індикатором діаметра проводу

Модулі обробки

Модулі обтискання C1370/C1340
Модуль надягання ущільнення S1441
Модуль попередньої орієнтації контактів X2880

Контроль якості

Інтегроване вимірювання висоти обтискання Komax 341
Інтегроване вимірювання зусилля стягування Q1210
Моніторинг зусилля обтискання CFA/CFA+
Q1250i – система візуального контролю якості зняття ізоляції, інтегрована в модуль S1441
Виявлення зміни матеріалу, перевірка матеріалу
Корекція довжини проводу
Виявлення зрощення
Мікроскоп Komax 345

Опції

Обробка коротких довжин
Обробка коротких відкритих кінців проводів
Обробка стандартних відкритих кінців проводів
Обробка відкритих кінців проводів різної довжини
Пристрій утримання
Захисна кришка входу проводу

Аксесуари

Набір інструментів
Сканер штрихкодів Zebra DS3678
Полиця для принтера
Джерело безперебійного живлення
Програмне забезпечення WPCS для мережевої інтеграції
TopConvert для конвертації даних
Перевірка придатності до виробництва

Сильні сторони продукту

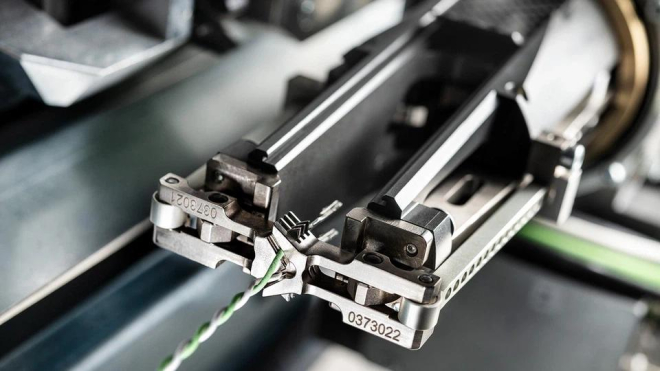

Спеціальні комплекти обробки дають змогу працювати з короткими, подовженими або різними за довжиною відкритими кінцями, а також із малими поперечними перерізами без втрати точності скручування

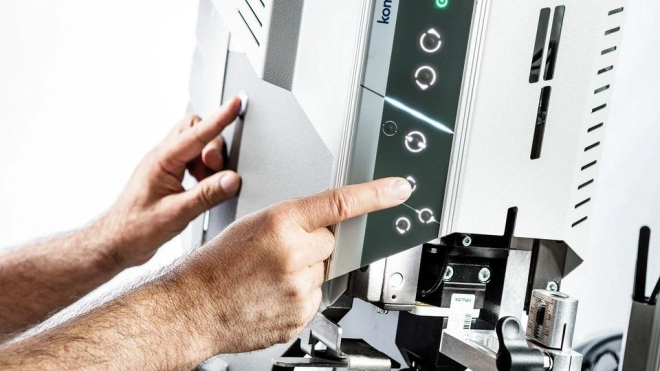

Можливість швидкого та безпечного налаштування безпосередньо на модулі обтискання скорочує час переналагодження та підвищує ефективність роботи оператора

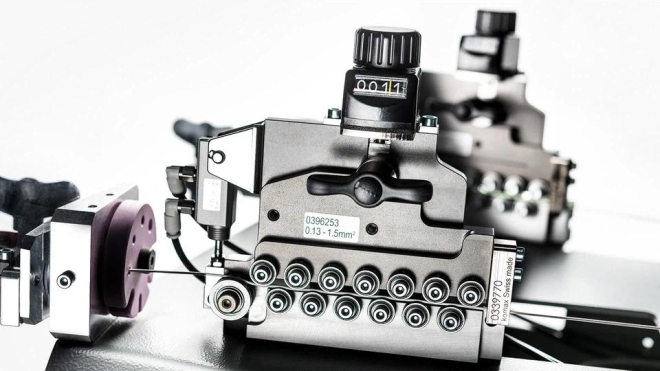

Пневматичний випрямляч із роликами малого діаметра забезпечує вирівнювання проводу та його точне подавання до зони обробки. Вбудований покажчик діаметра полегшує налаштування вузла, що робить його придатним для роботи з проводами перерізом 0,13-1,5 мм²

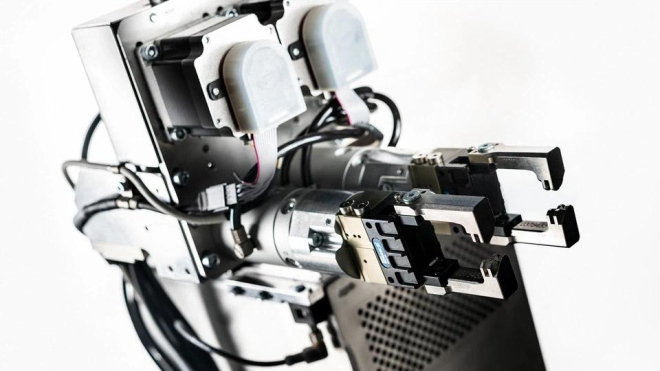

Модуль X2880 орієнтує контакти перед наступними операціями, полегшуючи їх подальше встановлення та зменшуючи потребу в доопрацюванні готових виробів

Презентація

Натисніть, щоб завантажити презентацію продукту в форматі PDF

SIGMA 688 PDF | ENGLISH | 1.2 MB SIGMA 688 PDF | УКРАЇНСЬКОЮ | 7.0 MB
