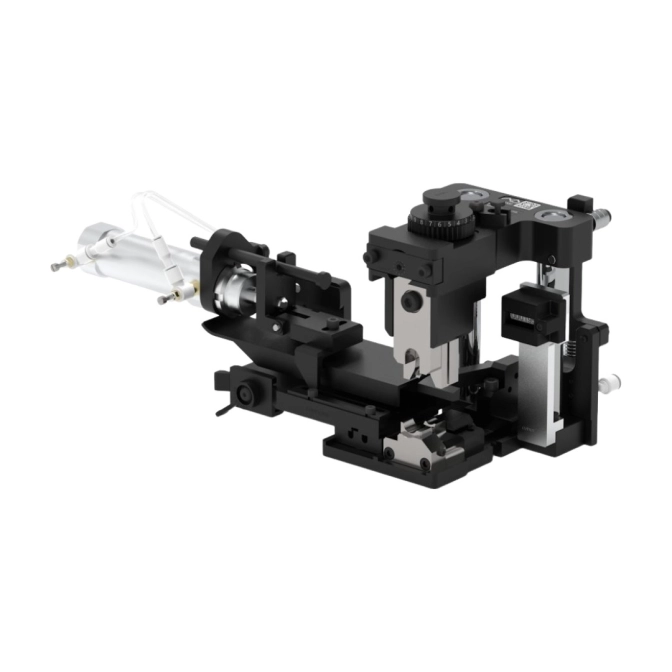

TSP


Аплікатор для обтискання контактів

TSP

TSP призначений для обтискання великих контактів у виробничих процесах із підвищеним навантаженням. Бічна система подачі дає змогу використовувати контакти на котушці та спрощує їх послідовне переміщення до зони обтискання.

Сталева основа й верхня плита підвищують жорсткість конструкції, а хід 40 мм дає змогу працювати з масивними контактами та підтримувати точність обтискання під час тривалих виробничих циклів.

Бічна пневматична подача призначена для роботи з контактами на котушці та спрощує їх послідовне переміщення до робочої зони. Безступінчасте регулювання висоти обтискання в межах близько 5 мм і відкритий доступ до інструменту полегшують переналагодження, заміну деталей, що зношуються, та технічне обслуговування.

Запитати про продукт

Технічні дані

Поперечний переріз проводу

макс. 16 мм²

Крок подачі контактів

макс. 45 мм

Товщина контакту

макс. 1.5 мм

Хід преса

40 мм

Діапазон регулювання

~ 5 мм

Крок регулювання

0.05 мм

Робоча висота

135.8 ± 0.02 мм

Робочий тиск

6 бар

Споживання стисненого повітря

0.52 Нл/цикл

Габарити

590 × 170 × 200 мм

Вага

9 кг
