KTR 5

Машина для поздовжнього обмотування стрічкою

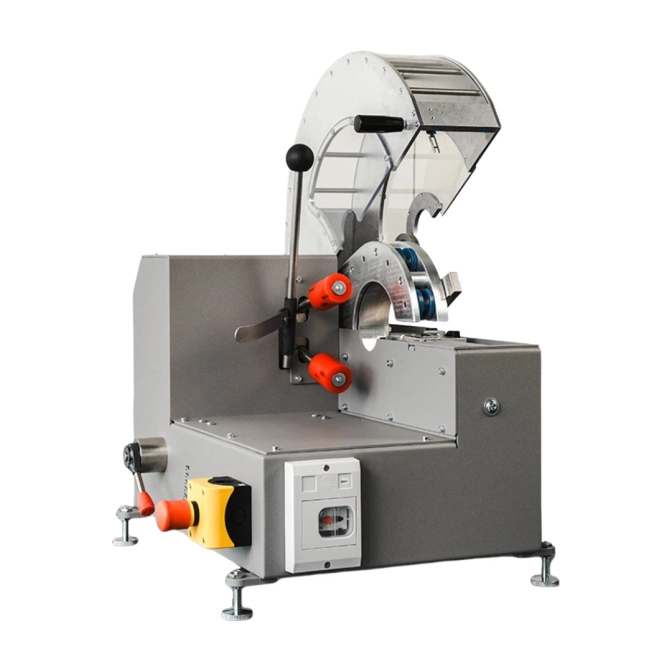

KTR 5 – компактна настільна машина для поздовжнього обмотування кабельних джгутів. Модель призначена для роботи з виробами від 1.5 м і дає змогу виконувати обмотування ділянок без фіксованого обмеження за довжиною.

Відкрита обмотувальна головка спрощує подачу виробу в зону обробки, забезпечуючи заведення джгута збоку та спереду. Така конструкція полегшує обробку довгих ділянок і кабельних джгутів із відгалуженнями. Відсутність обмежень за довжиною обмотування дає змогу працювати з багатометровими виробами.

Компактна настільна конструкція спрощує інтеграцію машини у виробничу ділянку. Швидкість обмотування регулюється педаллю, а ручна роликова подача забезпечує точне керування переміщенням виробу під час обмотування. Порівняно з ручними пристроями KTR 5 забезпечує вищу продуктивність і дає змогу скоротити витрату стрічки до 25%.

Запитати про продукт

Технічні дані

Діаметр обмотування

2 - 20 мм

Зовнішній діаметр рулону стрічки

макс. 180 мм

Ширина стрічки

9 - 19 мм

Кількість відгалужень

1 - 4

Подача

0 - 60 мм/об

Швидкість обертання

макс. 500 об/хв

Електричне живлення

230 В

Габарити

650 × 560 × 565 мм

Вага

85 кг

Опції і аксесуари

Опції

Розмотувальний пристрій
Додатковий протяжний пристрій

Сильні сторони продукту

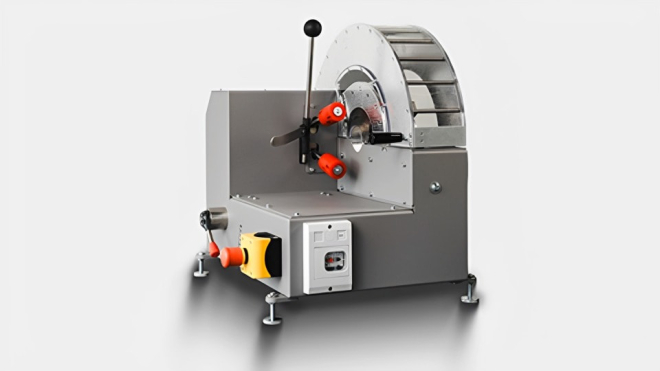

Компактна конструкція KTR 5 спрощує розміщення машини на виробничій ділянці та пришвидшує перехід між різними типами виробів без тривалого переналаштування

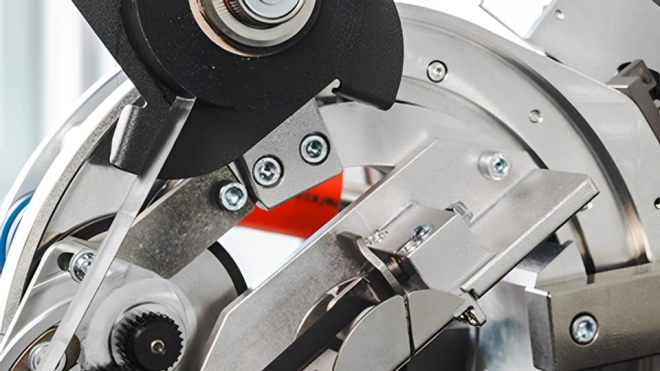

Додатковий механізм розмотування підтримує роботу зі стрічками різної жорсткості та товщини, зберігаючи гнучкість джгута після обмотування

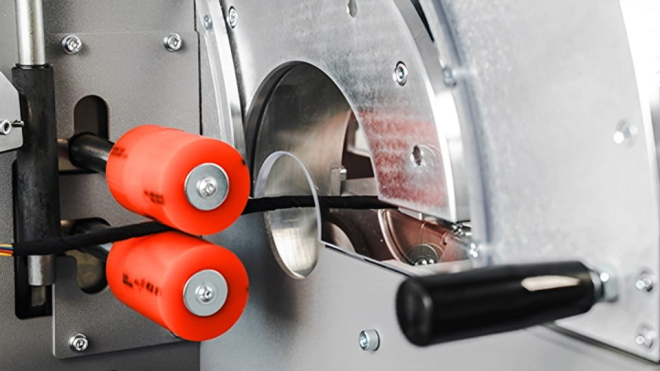

Конструкція кожуха обмотувальної головки забезпечує захист оператора без додаткових захисних елементів. Під час обмотування відкритою залишається лише зона подачі проводу

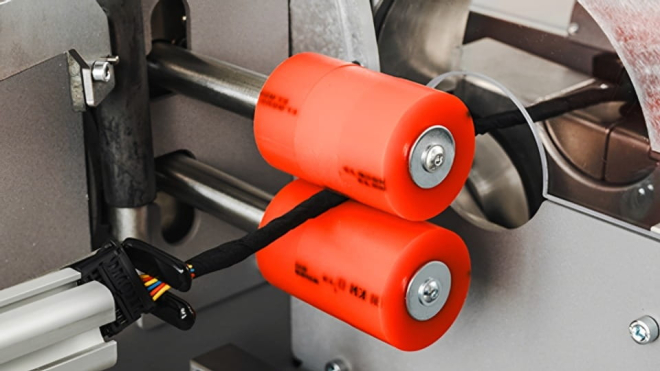

Керована роликова подача підтримує потрібне перекриття витків, а постійний натяг і спрямування стрічки забезпечують рівномірне обмотування по всій ділянці обробки

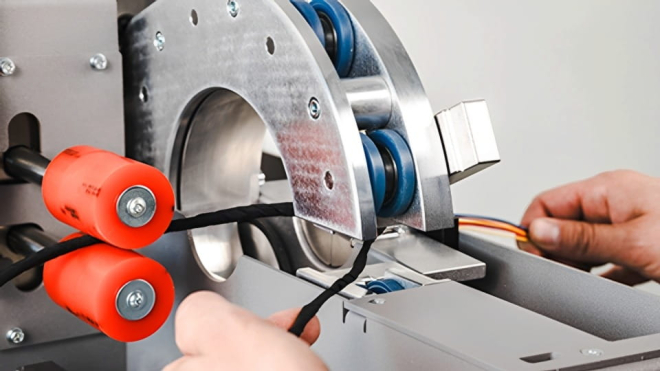

KTR 5 забезпечує швидке заведення довгих кабельних джгутів у робочу зону та виконує обмотування у 2 - 3 рази швидше порівняно з ручною обробкою. Це скорочує тривалість операції під час серійного виробництва

/

Презентація

Натисніть, щоб завантажити презентацію продукту в форматі PDF

KTR 5 PDF | ENGLISH | 1.1 MB KTR 5 PDF | УКРАЇНСЬКОЮ | 2.0 MB
