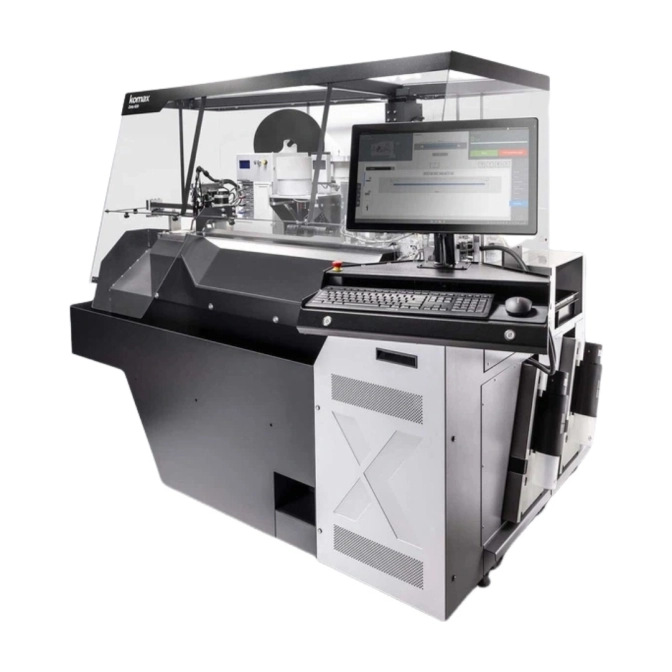

Zeta 620 G2

Автоматична машина для виробництва електричних джгутів

Zeta 620 G2

Zeta 620 G2 – автоматична машина для підготовки промаркованих і відсортованих проводів для електромонтажу в шафах керування. Модель виконує нарізку по довжині, зняття ізоляції, обтискання гільзових контактів типу ferrule та формує джгути для подальшого прокладання.

Zeta 620 G2 призначена для автоматизованої підготовки проводів, що використовуються під час електромонтажу в шафах керування. Машина обробляє виробничі списки, виконує нарізку по довжині, зняття ізоляції, маркування та обтискання гільзових контактів типу ferrule, формуючи промарковані джгути у заданій послідовності.

Модель працює з проводами поперечним перерізом 0.5 – 6 мм², підтримує до 24 типів провідників і дає змогу використовувати до семи варіантів гільзових контактів типу ferrule. Для ідентифікації застосовується струменеве маркування або маркувальні трубки, що полегшує подальше трасування в шафі керування.

Завдяки автоматичному вибору проводу, послідовній обробці та можливості передавання даних через MIKO або WIRE Mind, Zeta 620 G2 зменшує потребу в ручному налаштуванні артикулів і допомагає підтримувати стабільну якість під час виробництва партій великого обсягу.

Запитати про продукт

Технічні дані

Поперечний переріз проводу

0.5 - 6 мм²

Зовнішній діаметр ізоляції

макс. 6 мм

Допуск довжини проводу

±0.5% + 2 мм

Довжина зняття ізоляції

до 25 мм

Діапазон довжини проводу для односторонньої обробки

60 мм - 4 м

Діапазон довжини проводу для двосторонньої обробки

240 мм - 4 м

Швидкість подачі проводу

макс. 3 м/с

Зміна проводів

макс. 24 позиції

Кількість станцій

Продуктивність (обтискання гільзових контактів з обох боків)

420 шт./год

Продуктивність (зняття ізоляції з обох боків)

700 шт./год

Рівень шуму (без модуля для обтискання)

< 80 дБ

Потужність

3 кВА

Електричне живлення

230 В

Живлення стисненим повітрям

6 бар

Вага

700 кг

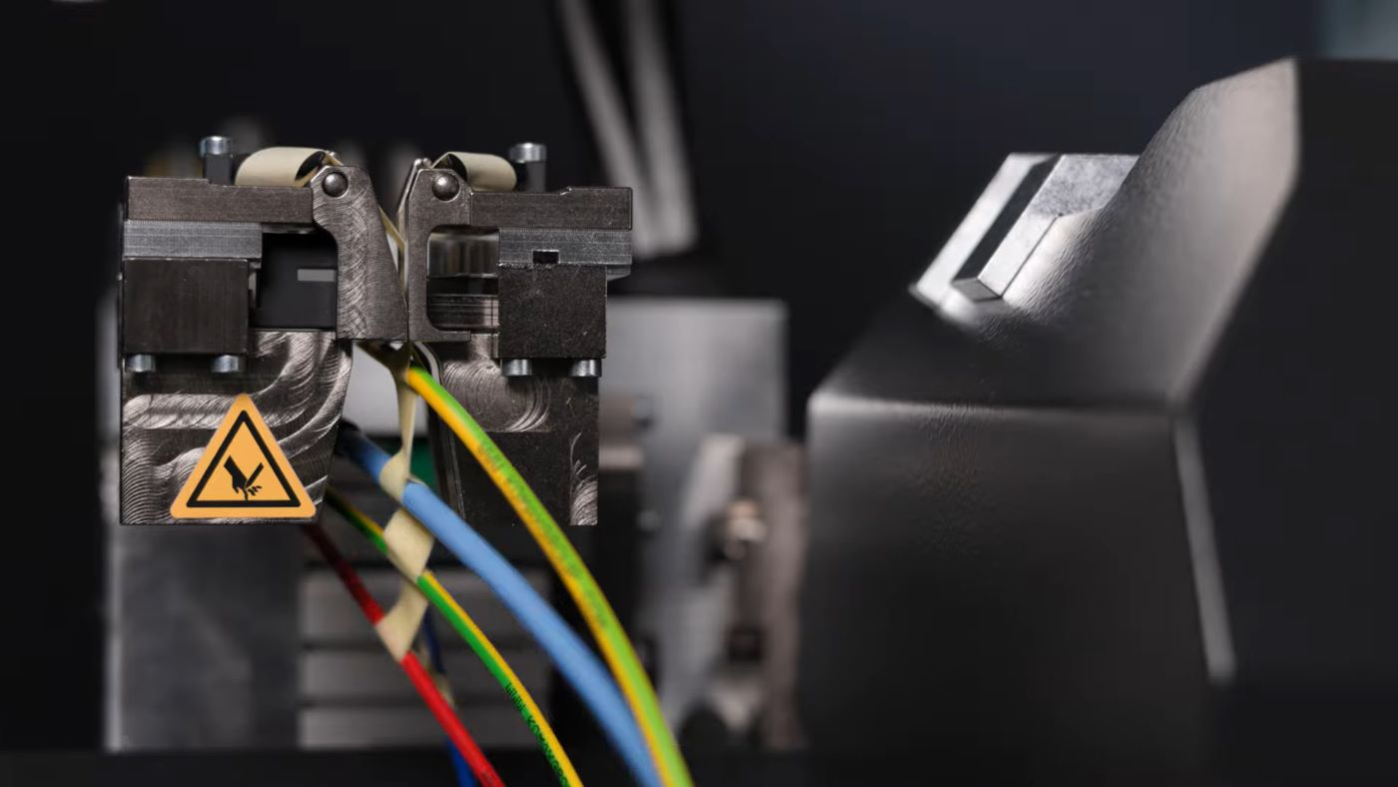

Відео

Технологічні можливості

Нарізка по довжині

Відрізання витягнутих жил

Повне зняття ізоляції

Часткове зняття ізоляції

Обтискання гільзових контактів типу ferrule

Компактування, сплайсування, зварювання кінця проводу (на запит)

Струменеве маркування

Маркування трубками

Система збирання проводів та точкового обмотування стрічкою

Послідовна обробка з автоматичним вибором проводу

Опції і аксесуари

Системи маркування

IQJET
M1630 Jet
Модуль маркування трубками M1650 Tube

Подача проводу

24-позиційний пристрій зміни проводів

Модулі обробки

Модулі обтискання гільзових контактів типу ferrule CM F20, CM 1/5 GS, CM 04 Duo та AEH-LS
Модуль ультразвукового ущільнення кінців проводів Schunk Minic III (доступно на запит)

Програмне забезпечення

Інтерфейс MIKO для передавання виробничих даних з ECAD-систем
Мережевий інтерфейс WPCS
WIRE Mind для підготовки комплектів проводів, маркування та виробничих послідовностей
TopConvert для перетворення даних
DLW

Сильні сторони продукту

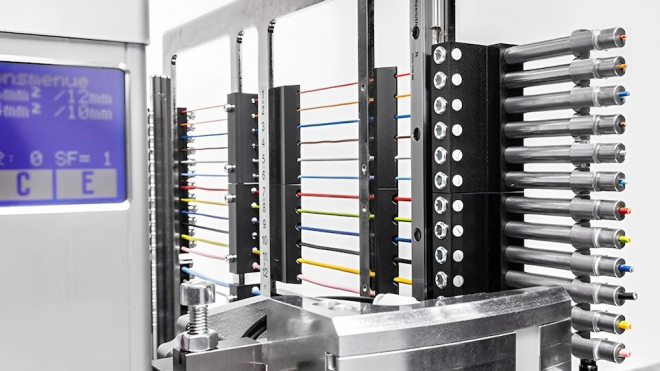

Zeta 620 G2 скорочує час підготовки проводів для електромонтажу в шафах керування. Машина формує промарковані пучки у потрібній послідовності, спрощуючи подальше прокладання та під’єднання проводів

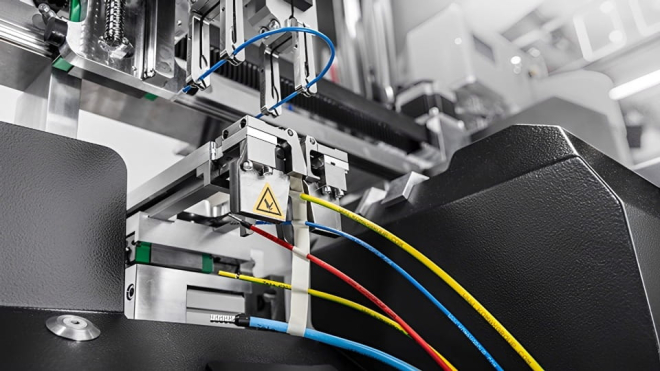

Автоматизована обробка та маркування проводів знижують ризик помилок і спрощують виконання рутинних операцій. Автоматичне перемикання між 24 типами проводів скорочує час переналагодження та забезпечує високу продуктивність у серійному виробництві

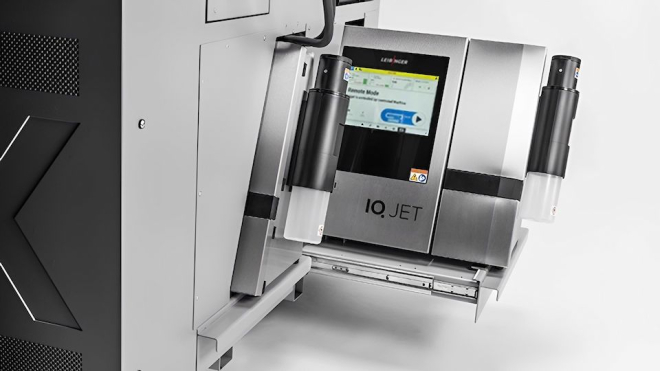

Компактна конструкція Zeta 620 G2 економить робочий простір, а інтегроване струменеве маркування усуває потребу в окремій ділянці для ідентифікації проводів

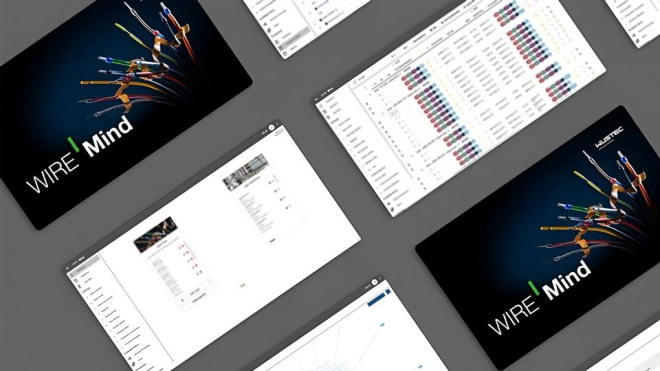

Програмне забезпечення WIRE Mind автоматизує підготовку виробничих завдань, перетворюючи списки проводів на дані для машини. Це допомагає сформувати правильну послідовність, перевірити параметри та зменшити ризик помилок, які виникають під час ручного введення інформації

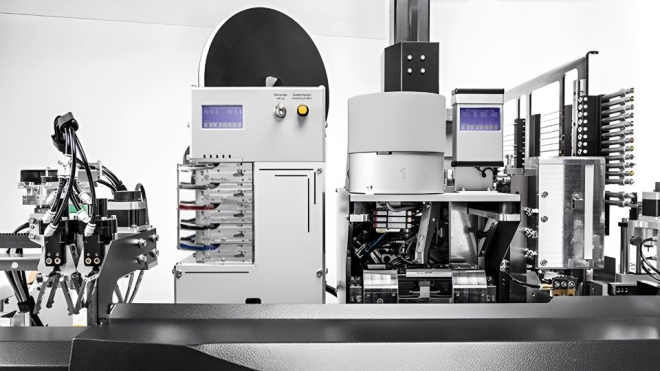

Змінні процесні модулі забезпечують гнучке налаштування машини відповідно до виробничих потреб. Залежно від комплектації модель підтримує обтискання гільзових контактів типу ferrule, ультразвукове зварювання та маркування трубками, що сприяє зменшенню відходів і оптимізації витрат

Презентація

Натисніть, щоб завантажити презентацію продукту в форматі PDF

ZETA 620 G2 PDF | ENGLISH | 4.0 MB ZETA 620 G2 PDF | УКРАЇНСЬКОЮ | 4.0 MB
